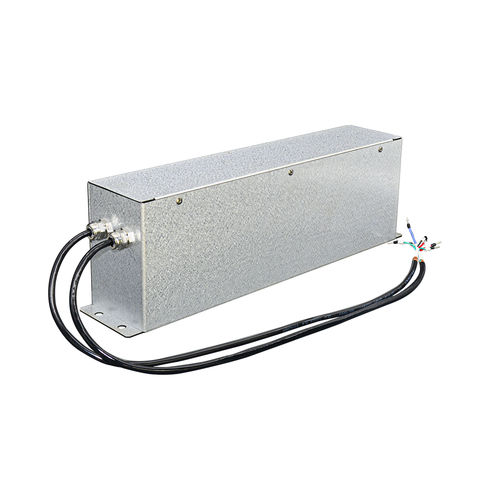

低域フィルタ回路 SKS-SF-0010-4C2/DC-L

パッシブ三相正弦波

本製品は，DCリンクアクセスを持つモータドライブ用の正弦波およびEMC出力フィルタです。相-グランド間の妨害波を除去します。通常の正弦波フィルタは相間でしか機能しません。 改良された正弦波フィルタにより、EMC性能の高い非シールドのモーターケーブルを使用することができます。古いモーターケーブルを使用しても、EMCカテゴリーC2に収まります。既存のモーターの省エネ化に最適です。 テクニカルデータ PWM駆動出力電圧の平滑化 効率的なモーター保護 モーターケーブル上のコモンモード干渉の低減 EMC環境の改善 モーターベアリングの損傷の排除 非常に長い非シールドモーターケーブルの使用が可能 システムの信頼性向上 モータ周波数：0～100Hz スイッチング周波数：6～16 kHz 定格電流：4～16A モータケーブル長：1000m以下 モータ出力：1.5～7.5kW 電圧：220〜690V 正弦波フィルタ 技術規格：（英語 コンデンサ：CEI EN 60831-1/2,IEC 831-1/2 機器：CEI EN60439-1, IEC 439-1, IEC /EN 60939
