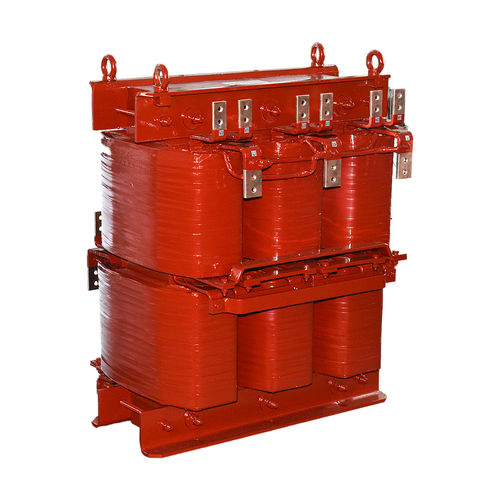

整流器変圧器 SKS-ZSG-450/0.38*4

パルスモールド

パルス整流トランスは、多相整流により、整流器ユニットの直流側のリップルファクターと交流側の高調波を低減することができる。整流器ユニットの人工的な位相シフトにより、主な高調波を従来の5～7波ではなく、23～25波以上に存在させることができるからだ。この設計により、2次側高調波のグリッド側への影響が大幅に改善される。 系統側の巻線で位相をずらすのは、整流トランスでは一般的な設計である。一般的に12パルス整流トランスは、低圧巻線が軸分割構造になっている。24パルス整流は、2台の12パルス整流トランスを同時に使用することで実現できる。しかし、12パルス整流トランスを2台使用すると、部屋の占有率やコストが高くなるなどの問題がある。 当社が設計・製造した24パルス整流トランスは、2組の12パルス自己変換整流コイルを並列に配置し、1つの鉄心で構成されています。この変圧器は4組の三相ライン電圧を形成することができ、ライン電圧の位相は順番に15°ずつ異なります。4群の整流ブリッジ回路は、相間リアクトルを介して並列に接続され、24パルスの直流電圧を出力する。 この設計により、この回路の自動変圧器の容量を82.7%節約することができる。これにより、整流器の容量を大幅に削減することができます。大電力の整流を必要とする場合には、そのメリットは特に大きい。 アプリケーション 電気めっき用電源
