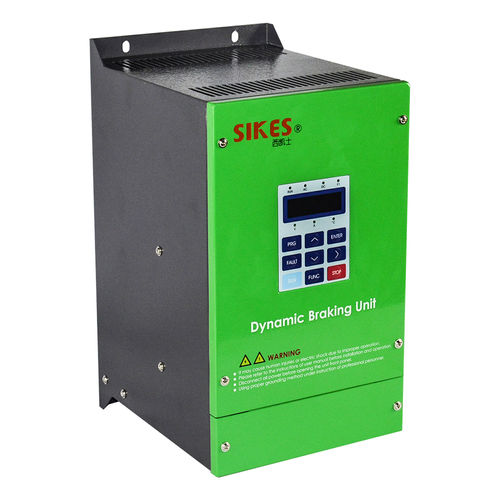

制御装置 SKS-GN-4450

制動ユニットの説明。 GNシリーズは、モーターを減速させる際に発生する回生エネルギーをブレーキユニットに回し、そのエネルギーを熱に変換するものです。回生エネルギーはモータからインバータのDCバスに流れ込み、バス電圧の上昇として現れます。 本シリーズの特徴 定格出力：55KW-500KW。 定格制動電流： ≤500A; チョッパー電圧範囲。DC1150V±5V（キーボード付き）。 電圧等級: 660V; 最小抵抗値: 8.5~2.8Ω; IP保護。保護等級：IP00/IP23 端子：M10。 ED: 20%-80%; 振動。 0.5g; 温度係数：≦400ppm/℃。 ブレーキユニットの利点。 安全: IGBT の短絡の故障に対する機能を誘発することは動く積み過ぎの後で抵抗器の IGBT の故障によって引き起こされる火を避けることができます。 広い互換性: それが特別な設計なら無誘導の抵抗よりもむしろ一般的な抵抗と互換性がある。調整可能なチョッパー電圧DC 630V-DC760V。経済性：価格に対する性能の割合が高く、インバータのブレーキ回路に有効で実用的です。 制動ユニットの取り付け ブックシェープデザインを採用しており、ゼロクリアランスで並列接続して設置することができます。最大3台までの設置が推奨されています。
