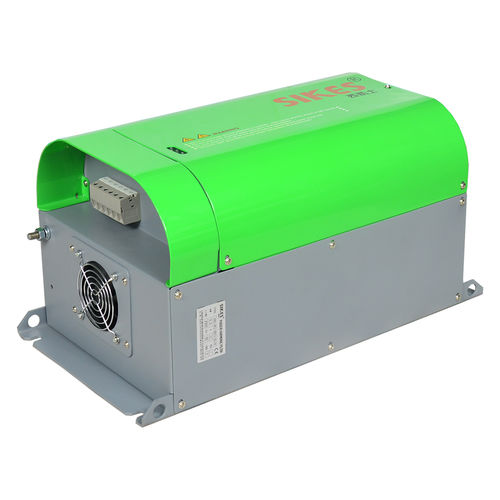

高調波フィルタ回路 SKS-HFI-0011-CL-4

低域パッシブ三相

Sikesのパッシブ高調波フィルターは、6パルスのフロントエンド整流器を使用するほとんどすべての種類の電子アプリケーションのために設計されています。このフィルターは、高調波電流の歪みを必要なレベルまで効率的に低減することができます。 典型的なアプリケーションは、高調波電流によって引き起こされる熱的および電気的な過負荷による潜在的なリスクが高い非線形三相電源です。 (THDi＜5％（ご要望に応じて）。) アプリケーション DC高速充電器。 HVACの設置。 ファンとポンプのアプリケーション。 産業用オートメーションおよびロボット機器 ACおよびDCモータードライブ＆周波数インバーター。 6パルスフロントエンド整流器を搭載した機器 製品の特徴 最もコンパクトなTHDi<10%(5%)のフィルタです。 速い取付けおよび容易な依託の設計。 コストパフォーマンスに優れたパッシブ高調波フィルタ。 国際的な電力品質規格への適合をサポートします。 技術的な特性 通常の動作電圧：3*380から500VAC±10%。 動作周波数：50Hz（60Hzは要相談）。 THDi<10%または<5% (システム要件: TDHv<2%, 線間電圧不均衡<1%); 正常な電力定格: 3.7kw への 630kw。 効率: 98% から 99% @ 正常なライン電圧。 積み過ぎ: 1.6X は 1min のための流れを、1 時間あたり一度評価しました。 周囲温度: -25 から +40℃。 保護等級：IP30（IP40/IP54も可）、屋内：IP20 冷却方式：強制空冷 Sikesパッシブハーモニックフィルターは、SchaffnerやMTEのフィルターを除く理想的な選択肢です。
