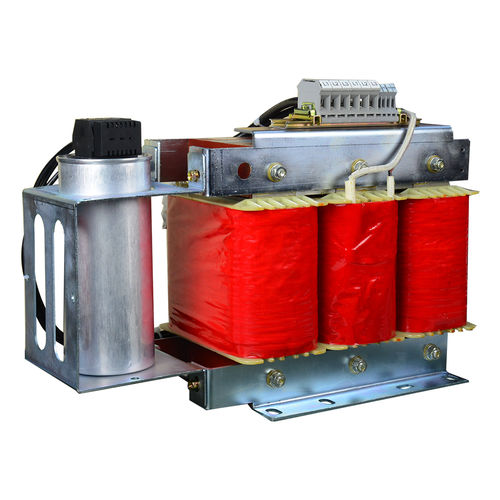

高調波フィルタ回路 SKS-OSK-0072-4AS5-08

低域パッシブ三相

パッシブハーモニックフィルターの説明 Sikesのパッシブ高調波フィルタは、6パルスフロントエンドの整流器と電子アプリケーションのほぼすべての種類のために設計されています。フィルタは、効率的に必要なレベルに高調波電流歪みを減らすことができます。 典型的なアプリケーションは、高調波電流によって引き起こされる熱的および電気的な過負荷による潜在的なリスクが高い非線形三相電源です。 (THDi＜5％（ご要望に応じて）。) パッシブハーモニックフィルターの用途 DC高速充電器。 HVACの設置。 ファンとポンプのアプリケーション。 産業用オートメーションおよびロボット機器。 ACおよびDCモータードライブ＆周波数インバーター。 6パルスフロントエンド整流器を搭載した機器 パッシブハーモニックフィルターの特徴 最もコンパクトなTHDi<8%のフィルタです。 速い取付けおよび容易な依託の設計。 費用対効果の高いパッシブ高調波フィルタ。 国際的な電力品質規格への準拠をサポートします。 パッシブハーモニックフィルターの技術的特徴 正常な動作電圧：3*380から500VAC±10%。 動作周波数：50Hz（60Hzは要相談）。 THDi<8％（システム要件：TDHv<2％、線間電圧不均衡<1％）。 正常な電力定格: 1.5kw への 630kw。 効率: 98% から 99% @ 正常なライン電圧。 積み過ぎ: 1.6X は 1min のための流れを、1 時間に一度評価しました。 周囲温度: -25 から +40℃。 保護等級：IP00（ご要望に応じて）。 冷却方式：強制空冷 Sikes社のパッシブハーモニックフィルターは、Schaffner社やMTE社のフィルターを除く理想的な製品です。
