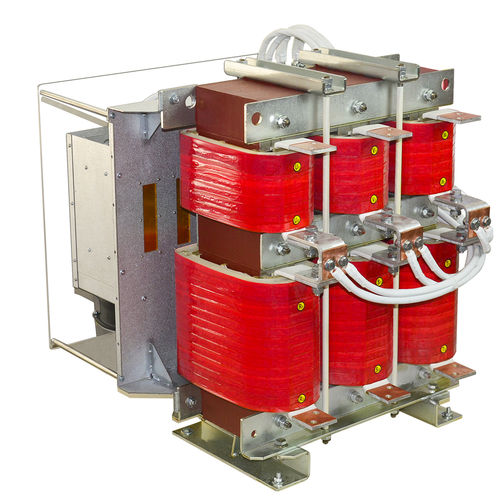

LCフィルタ回路 SKS-LCL-0527-4A5/05

低域パッシブ三相

LCL Filterの説明。 LCLフィルタは、グリッド接続高調波電圧問題を解決するために設計されており、純粋な正弦波にPWM電圧波形を変換し、パワーグリッドへの歪みを低減します。全システム機能をよく確かめて下さい。LCLフィルタはまた、現在の高調波のための制限を持っています。 LCLフィルタの特徴 アクティブ・インフィード・コンバータ(AIC)の電源品質改善 系統側へのパルス周波数の高い減衰効果 電流振動を抑制するダンピング抵抗を内蔵 保護等級IP00 お客様のご要望に応じて変更が可能 CE認証に準拠した設計 LCL Filterの技術データと測定条件です。 定格電圧：AC400V (50/60Hz) 定格電流 定格温度50 °Cを基準とする1) 試験電圧 : 2240 V DC, 2 s (ライン/ライン), 2720 V DC, 2 s (ライン/ケース) 過負荷耐量：定格電流の1.5倍、3分/時間 アクティブ・インフィード・コンバータ（AIC）／周波数インバータ キャリア周波数：2 kHz ....8 kHz モーター周波数：0 Hz ...100 Hz モーターケーブル長：150m以下 騒音：約72dB 耐候性カテゴリー（IEC 60068-1）：25/100/21 端子部 フィンガーセーフ端子台 (16 A～66 A) AICリアクトルおよびラインリアクトル用バスバー (100 A～400 A) LCLフィルタの応用例。 アクティブ・インフィード・コンバータ（AIC）、4象限周波数インバータ、太陽光発電、その他グリッド型コンバータを必要とする新エネルギーアプリケーション。
