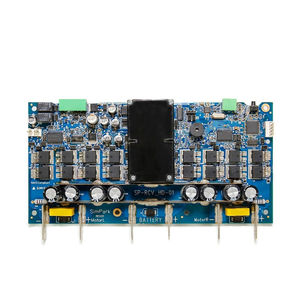

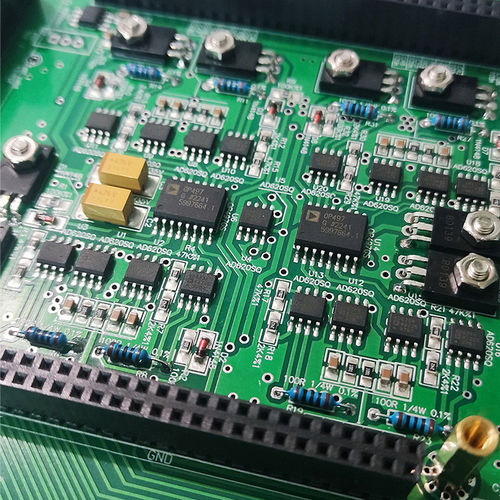

多層プリント基板
両面タイプ電子機器用

多層プリント基板
多層プリント基板
多層プリント基板
多層プリント基板
多層プリント基板
多層プリント基板
多層プリント基板
多層プリント基板
お気に入りに追加する
商品比較に追加する


特徴

特性
両面タイプ, 多層
応用
電子機器用

詳細

単層PCBと両面PCBと多層PCB:その違いは? 単層PCB:片面基板とも呼ばれ、片面に部品、反対面に導体パターンがあります。基板層、導電性金属層、保護ソルダーマスクとシルクスクリーンで構成されています。 両面PCB:基板層が1層で、両面に導電性金属層がある。片面の回路や部品は、スルーホールや表面実装を通してもう片面の回路や部品に接続される。 多層PCB:3枚以上の両面基板を重ね合わせたもので、反りを防ぐため偶数層が一般的。各基板層の両面に導電性金属があり、各層間は接着剤と絶縁材で接合されている。

---

カタログ

この商品のカタログはありません。
