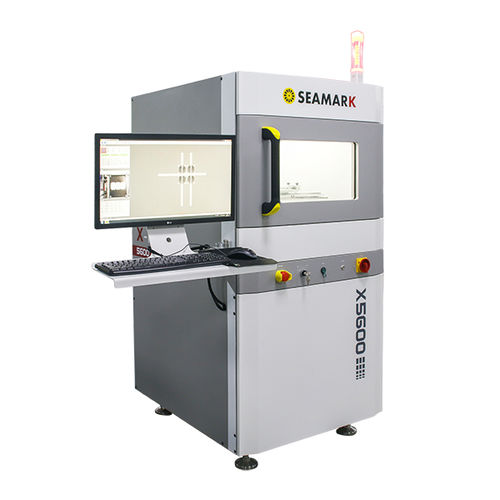

PCB X線検査装置 X5600
- 小型化された装置、設置および操作が容易な
- チップ、LED、BGA/CSRウェハ、SOP/QFN、SMT、PTUパッケージ、センサー、コネクタ、精密鋳造品の検査に適用できます。
- 高解像度設計により、非常に短い時間で最高の画像を得ることができます。
- 赤外線自動ナビゲーションと位置決め機能は、撮影場所をすばやく選択することができます。
- すぐにそして自動的に多点の配列を点検できる CNC の点検モード。
- 傾斜させた複数の角度の点検はそれをサンプル欠陥を点検することを容易にします。
- 簡単な softwareoperation、低い運用コスト
- 長寿命
アプリケーション
1) IC封止の欠陥検査、例えば、層分離、クラック、ボイド、ラインインテグリティ。
2) チップサイズの測定、ライン曲率の測定、部品のはんだ面積の割合の測定。
3) PCB製造工程で発生する可能性のある欠陥(例:ミスアライメント、はんだブリッジ、オープン
4) SMTハンダショート、コールドハンダ、部品ずれ、ハンダ不足、ハンダボイドの検査と測定。
5) 自動車用ワイヤーハーネスやコネクタで発生する可能性のあるオープン、ショート、接続異常の欠陥検査。
6) プラスチックや金属の内部破裂や中空の検査。
7) 電池の積層均一性、電極溶接検査。
8) 種子、生体材料検査等
---
