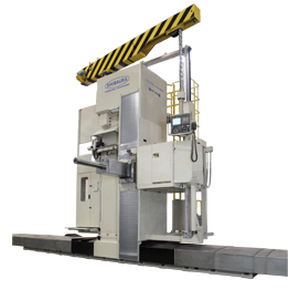

CNCボーリング機 BSF-150C

縦型高性能高精度

高速・高精度化のニーズに応えてデザイン・性能をリニューアル 高能率化を実現 早送り、切削速度と主軸回転速度の高速化により、高能率化を実現。 主軸頭重心補正装置 ラムの左右移動による主軸頭の重心位置変動に対して、主軸頭の重量を支える前後2箇所のワイヤ吊り上げ力の割合を油圧により自動的に変化させて、ラムの左右移動量の真直度を高精度に保ちます。 マシンレイアウト 汎用性の高い定盤組合せ形 定盤組合せ形のマシンレイアウトは、ワークの形状、大きさそして重量などの制限が少なく、マシニングの内容に合わせてプランニングできます。本図では、X軸移動量に合わせて、3組の定盤を横1列に設置した例ですが、作業内容や機械設置スペースなどを考慮し、定盤を縦配列や複列に並べることも可能です。 複合加工に最適な ロータリテーブル＋定盤組合せ形 マシンレイアウト 定盤を使用した通常の加工はもちろん、高性能ロータリテーブルの併用により、高精度の多面加工・反転中ぐり加工・ロータリミーリングなどの複合加工にその威力を発揮するとともに、一段と生産性を向上させることができます。定盤は片側に寄せることができます。
