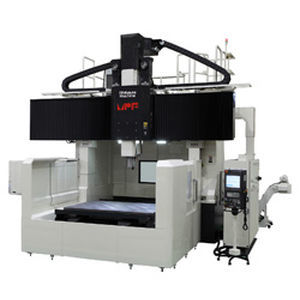

3軸マシニングセンタ MPF-F series縦型ダブルコラムBT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ダブルコラム
- スピンドル
- BT 50
- ツールステーション数
- 90ツール
- その他の特徴
- 高速, 高生産性, 高剛性
- X軸移動距離
最大: 5,500 mm
(216.54 in)最少: 1,400 mm
(55.12 in)- Y軸移動距離
2,100 mm, 2,600 mm, 3,100 mm
(82.68 in, 102.36 in, 122.05 in)- Z軸移動距離
715 mm
(28.15 in)- 回転速度
最大: 10,000 rpm
(62,832 rad.min-1)最少: 40 rpm
(251 rad.min-1)- 出力
5.5 kW, 7.5 kW
(7.48 hp, 10.2 hp)- X軸の移動速度
20,000 mm/min, 30,000 mm/min
(13 in/s, 20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- Z軸の移動速度
20,000 mm/min
(13 in/s)- 最大テーブル積載量
10,000 kg, 20,000 kg
(22,046 lb, 44,092 lb)- 位置決め精度
0.007 mm
(0.00028 in)- 繰返し精度
0.003 mm
(0.00012 in)- 総重量
21,200 kg, 23,500 kg, 30,200 kg
(46,738 lb, 51,808.63 lb, 66,579.6 lb)- 全長
5,150 mm, 5,750 mm, 6,250 mm
(202.8 in, 226.4 in, 246.1 in)- 全幅
4,420 mm, 5,700 mm
(174 in, 224.4 in)- 全高
5,350 mm
(210.6 in)
詳細
高速・高能率加工に最適な門形マシニングセンタ
主な特長
資源と環境に配慮した最も高度な省エネマシン
エアー消費量を大幅にカット。
オイルミストの飛散を徹底的に排除。
バランサー不要の省エネZ軸ツインボールネジ。
メンテナンス性を考慮したカートリッジスピンドル
アクセス性と重切削性を両立した直径190mmのロングノーズ。
広い加工範囲と小さな設置スペース
コラム間距離2100mmの機械でありながら、設置スペースは20m2と、同等の加工範囲を持つ立形マシニングセンタよりも小さい。
高剛性を特長とする一体鋳造のコラムとクロスレール（πフレーム）が機械剛性の基礎となる。
アングルヘッド（オプション）
オプションのアングルヘッドを装着することで、MPFシリーズはワークの5面加工が可能となり、ワークの加工能率が向上します。
標準装備のスナウトによる上面加工に加え、オプションのアングルヘッドを装着することで、1回の段取りでワークの4面加工が可能となります。
最大出力：3kW/100min-1
最大トルク：286N・m（29kgf・m）
最高回転数：2000min-1
工具交換：AATC
（オプションのAATC機能付き専用ツールチェンジャーが必要です。）
---
