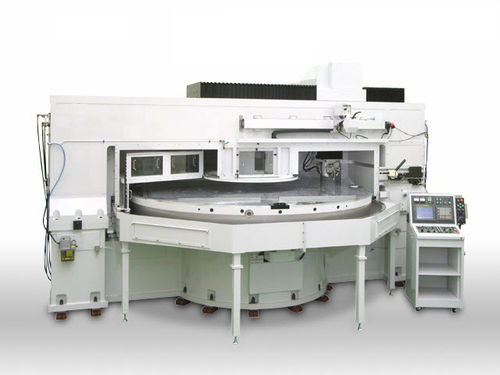

CNC旋盤 UTD series
縦型3軸コラム型

お気に入りに追加する

商品比較に追加する

特徴

制御タイプ: CNC
主軸の向き: 縦型
軸の数: 3軸
構造: コラム型
性能: 高精度, 高剛性
その他の特徴: 大型サイズ
直径: 2,200 mm, 3,400 mm
(86.61 in, 133.86 in)
X軸: 1,100 mm, 1,850 mm
(43 in, 73 in)
Z軸: 160 mm, 240 mm
(6 in, 9 in)
早送り速度X: 1,500 mm/min
(1 in/s)
早送り速度Z: 1,500 mm/min
(1 in/s)
重量: 1,000 kg, 38,000 kg
(2,205 lb, 83,776 lb)

詳細

本機は、大口径フレネルレンズ金型加工に使用する精密立形旋盤です。高精度の機械運動および加工精度をえるために次の特長を備えています。高精度バイト刃先傾斜調整機能バイト刃先角度調整を行なう旋回軸を空気静圧軸受（コアテクノロジーへ）で支持。ビルトインモータ、超高精度ロータリエンコーダを採用し、非接触で高精度な位置決めを実現。
