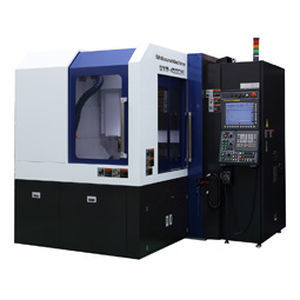

3軸マシニングセンタ UVM series縦型型用高速
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 応用
- 型用
- その他の特徴
- 高速, 高精度
- X軸移動距離
500 mm, 585 mm, 810 mm
(19.69 in, 23.03 in, 31.89 in)- Y軸移動距離
450 mm, 525 mm, 800 mm
(17.72 in, 20.67 in, 31.5 in)- Z軸移動距離
200 mm, 250 mm, 350 mm
(7.87 in, 9.84 in, 13.78 in)- 回転速度
最少: 6,000 rpm
(37,699 rad.min-1)最大: 60,000 rpm
(376,991 rad.min-1)- 出力
1.6 kW
(2.18 hp)- X軸の移動速度
15,000 mm/min
(10 in/s)- Y軸の移動速度
15,000 mm/min
(10 in/s)- Z軸の移動速度
10,000 mm/min
(7 in/s)- 最大テーブル積載量
60 kg, 100 kg, 200 kg, 400 kg
(132 lb, 220 lb, 441 lb, 882 lb)- 総重量
4,800 kg, 5,600 kg, 9,700 kg
(10,582.19 lb, 12,345.89 lb, 21,384.84 lb)- 全長
2,100 mm, 2,260 mm, 2,550 mm, 2,800 mm
(82.7 in, 89 in, 100.4 in, 110.2 in)- 全幅
2,130 mm, 2,250 mm, 2,490 mm, 2,700 mm
(83.9 in, 88.6 in, 98 in, 106.3 in)- 全高
2,240 mm, 2,360 mm, 2,420 mm, 2,750 mm
(88.2 in, 92.9 in, 95.3 in, 108.3 in)
詳細
UVMシリーズは高速、高品位加工をコンセプトに、コストパフォーマンスに富んだ立形加工機として開発。
自社製超精密空気静圧軸受主軸を搭載し、精密金型加工などに対応した高精度機です。
本機によりこれまでの加工に比べ、ランニングコストの低減、加工品質の大幅な向上を実現することができます。
標準で6万回転の主軸を装備
⇒加工時間短縮
非接触軸受のため、主軸寿命は半永久的
万が一主軸を破損した場合の修理費も、他社のマシニングセンタに比べて格安
⇒メンテナンス費用の低減
高回転精度により工具寿命が大幅にアップ
さらに連続高速回転時間に制限がなく、小径工具のみの加工が可能
加工面表面粗さの大幅な向上が可能
⇒磨き工数の低減
加工精度の大幅な向上
⇒高付加価値加工の実現
回転テーブルなどの豊富な特別付属品により多彩な加工を1台で実現
⇒複数種類の機能を1台で実現
先進の加工支援機能*
・総合支援ソフトウェア “UVM-TSA”
⇒部品・金型製作の再現性確保, 高精度化, 自動化を強力にサポート
・撮像式工具形状測定器 “FormEye®”（特許取得済）
⇒工具形状計測の高速かつ高精度化を実現
・撮像式ワーク測定システム “ShapeEye®”
⇒タッチプローブでは測定困難な微細形状の機上計測を実現
・工具経路ベクトル補正 “VectPath®”（特許取得済）
⇒加工の更なる高精度化と工具使用本数低減
