換気凝縮装置

スチームスチール製空調システム用

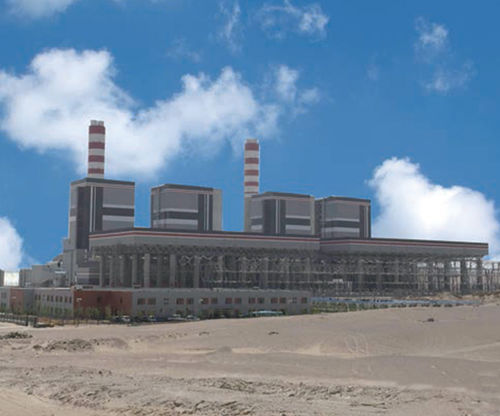

ACCシステムは、蒸気タービンから排出された排気蒸気をパイプラインを介して各ユニット復水器に直接分配します。大型の軸流ファンは空気を吸い込み、チューブの束を外側からすくい取り、熱を奪います。蒸気は凝縮して水になり、チューブバンドルの下の下部ヘッダーを通って凝縮水タンクに到達します。 発電所の水消費量が多いという問題を解決する 水不足の地域に適用可能、85％を超える節水 直接空冷コンデンサーシステム （ACC） ACCシステムは、蒸気タービンから排出された排気蒸気をパイプラインを介して各ユニット復水器に直接分配します。大型の軸流ファンは空気を吸い込み、チューブの束を外側からすくい取り、熱を奪います。蒸気は凝縮して水になり、チューブバンドルの下の下部ヘッダーを通って凝縮水タンクに到達します。排気システムはACCシステム全体の真空を維持するため、蒸気タービンは正常に作動し、発電効率を確保できます。凝縮器は、平行流管束と向流管束に分けられます。ほとんどの蒸気は平行管束で凝縮し、非凝縮性ガスは向流管束で抽出され、平行流管束と向流管束は下部の凝縮液タンクを介して接続されます。ACCには、面積が小さく、さまざまな凍結防止方法と柔軟な配置という利点があります。
