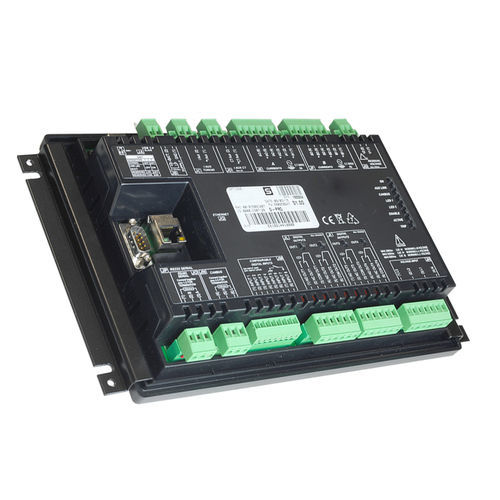

電圧下保護継電器 D-PRO

三相発電機用RS485

中・高圧プラントや石油・ガス設備など、より要求の厳しいアプリケーションで発電機保護を追加するために使用する多機能保護リレーです。 D-PROは、DST4602Evolutionジェネレータコントローラに既に搭載されている機能および保護機能を拡張し、その性能を向上させるために研究されています。 D-PROは、DST4602と直接通信できるよう、缶バス接続を提供します。D-PROの測定値およびアラームはすべてDST4602Evolutionのディスプレイに表示され、リレーの保護機能はジェンセットコントローラで直接管理されます。 また、デジタル入出力により外部制御システムに接続し、スタンドアロンで使用することも可能です。 この装置は、制御盤に設置するように設計されており、利用可能なさまざまな通信ポートを通じて設定/監視することができます。 パラメータの設定は、無償のプログラミングツールBOARDPRG3によって直接管理されます。 入力と出力 -プログラム可能なデジタル入力8点 -4つのプログラム可能なリレー（最大10A @ 250Vac 各）。 -外部電流トランス用の電流測定入力7点、2重内部スケーリングシステム5Aまたは1A。 -外部電源トランス用電流測定入力1系統。 -三相4極電圧センサー（L1-L2-L3-N）1個、ダブル内部スケーリング方式400V（または特定のオプションで100V）。 -59N保護用最大100Vの電圧入力1点。 -8個の信号LED 通信機能 -プログラマブルデジタル入力×8 -USBポート×1（Modbus RTUスレーブ）。 -RS232ポート（Modbus RTUスレーブ）1個 -RS485絶縁ポート（Modbus RTUスレーブ）1個 -RJ45イーサネットポート×1（Modbus TCPスレーブ）。
