フィルム用ニス塗装機

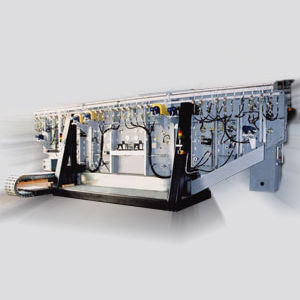

PECVDパイロットコータ アプリケーション PECVDパイロットコーターは、金属箔上にアモルファス水素化シリコンのp-i-nスタックを製造するためのものです。 このコートは、機能性コーティングのプラズマ強化化学気相蒸着および試験材料の製造を最適化するための実験ツールとして使用されます。 エンジニアリングおよび技術 PECVDパイロットコーターは、最大350mm幅の金属箔の片面真空コーティング用に設計されたロールツーロールタイプのプラントです。 コーティングは、RF放電によって堆積される。 蒸着ゾーンは、気密容積内のRF電極で構成されています。 蒸着ゾーンには汚染のない条件があります。 基板は、コーティング堆積前に予熱され、堆積プロセス中に加熱され、コーティング後に冷却される。 ホイルの温度勾配は4oC/cmを超えない。 電気機器の温度、湾曲したプレートおよび基板は、熱電対およびIRセンサーで監視されます。 基板は、加熱された湾曲したプレートによって機械的に支持される。 湾曲したプレートは、7.5メートルの曲率半径を有するいくつかのセグメントからなる。 コーターには対称的なリバーシブル巻線システムが装備されており、傷やしわのない最適な張力とホイルハンドリングを提供します。 ポンプシステムは、機械式ブースターと乾式荒削りポンプで構成されています。 各蒸着ゾーンの圧力は、ポンプラインに配置されたスロットルバルブで独立して変化させることができます。 制御システムは、指定されたすべてのプロセスパラメータを監視し、制御します。 データシート 基板:金属箔 基板幅:350 mm 基板厚さ:50... 100 µm コーティング:a-SiH 最大ロール直径:400... 550 mm 蒸着ゾーン:8 RF 容量放電
