圧力式ラミネート機

プリント基板用ローラータイプ

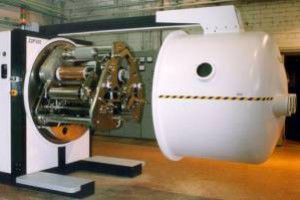

ロールツーロール真空ラミネーション装置は、ポリイミドフィルムをベースにしたフレキシブルプリント基板を、機械的圧力と真空中での加熱により、高分子フォトレジストで両面ラミネートするために設計されています。 フレキシブルプリント回路の製造や様々な種類のポリマー材料のラミネーションに使用される方法の定性的な進歩は、そのアプリケーションを決定します。 工学と技術 この機械は、ガスの混入や最終材料の層間剥離を防ぐ高品質のプロセスを提供します。ラミネーションゾーンは、2つのプレス＆ヒートローラーの間に形成されます。プリント基板は、ラミネートゾーンに入る前に予備加熱されます。 2つの水冷ローラーでラミネート製品を冷却し、巻き取る前にプレスします。 ロードセル付き巻取りシステムは、プロセスゾーンでの張力を最適化します。巻取りシステムは、最初の材料からインターリーフを巻き戻し、またインターリーフ付きの準備完了製品の巻き戻しを行います。 ポンプシステムは、機械式ブースターポンプをベースにしています。 制御システムは全自動プロセスを提供します。温度、プレス力、巻取り速度、張力、ウェブのエッジ位置、チャンバー内の圧力などの主要なプロセスパラメーターが連続的にモニターされます。 データシート 基板材質：ポリイミドPCB 基板幅：最大1,000 mm 仕上がり厚さ：75～300 µm 最大ロール径：350 mm 巻取り速度：0.3～3.5 m/min PCB加熱温度：最高115 °C ラミネート温度35 - 120 ºC プレス力：0～200 kg 設置電力：17 kW 冷却水消費量 0.6 m3/h 所要床面積： (L x W x H): 5.8 x 4.4 x 2.4 m
