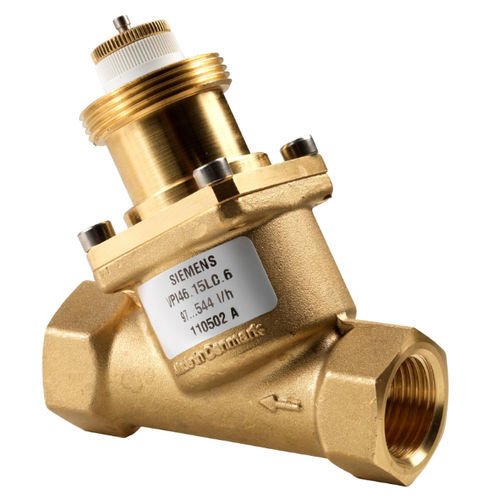

グローブバルブ VPI46.15L0.2油圧式制御水
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- グローブ
- 作動
- 油圧式
- 機能
- 制御
- 使用流体
- 水
- ボディー
- ねじ式, 真ちゅう製
- 応用
- 暖房用, 空調用
- その他の機能
- 径違い, 釣り合い
- その他の特徴
- 自動
- 呼び径
最少: 15 mm
(0.591 in)最大: 50 mm
(1.969 in)- 圧力
25 bar
(362.6 psi)- 温度
最少: 1 °C
(34 °F)最大: 120 °C
(248 °F)- 流量
最少: 30 l/h
(7.93 us gal/h)最大: 200 l/h
(52.83 us gal/h)
詳細
プレアジャスタブルコンビバルブ、PN 25、内ネジ式
ファンコイル、誘導ユニット、暖房または冷房用熱交換器などのターミナルユニットの水側制御と自動油圧バランシングのための換気および空調プラント。
自給式暖房システム、アパート、個々の部屋などの暖房ゾーン。
閉回路
技術仕様
ストローク
2.5mm、DN15まで：2.5mmmm、DN20まで：5mmmm、DN25～32まで：5mmmm、DN40～50まで：15mmmm 5.5 mm、DN40～50：15 mm
漏れ率
クラスIV (体積流量V100の0...0.01%)
使用周囲温度
1...50 °C
バルブ特性
リニア
バルブ本体材質
黄銅 CW602N (DZR)
材質、インサイドセット
耐脱亜鉛黄銅（DR）、CW602N、ステンレス鋼、PPS
接続ネジ
Rp ½"
取り付け位置
直立～90°傾斜
Δpmax
800 kPa kPa
ΔPmin
16 kPa
SUA... Δpmax
600 kPa
SUA... ΔPmin
16 kPa
SSA...
Δpmax
600 kPa
SSA...
ΔPmin
16 kPa
SSD...ΔPmin
1380 kPa
SQD. Δpmax
16 kPa
STA.3.
Δpmax
600 kPa
STA...3.
ΔPmin
16 kPa
---
