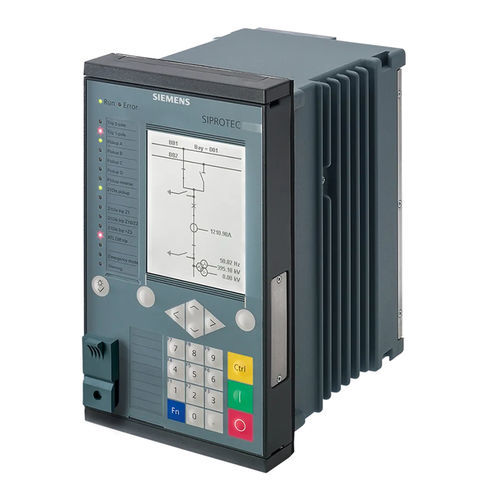

差動リレー SIPROTEC 7SL series

電圧遠隔送電線用

SIPROTEC 7SL82/86/87ライン差動および距離保護の組み合わせは、特に中電圧および高電圧システムのラインのコスト最適化とコンパクトな保護のために設計されています。 柔軟性と高性能DIGSI 5エンジニアリングツールにより、SIPROTEC 5デバイスは、高い投資セキュリティと低い運用コストを備えた未来志向のシステムソリューションを提供します。 特徴 主な機能： •中電圧および高電圧アプリケーションのための差動保護と距離保護 •SIPROTEC 5およびSIPROTEC 4ライン保護デバイスの相互運用性 トリッピング：•3極、最小トリッピング時間：19ミリ秒 入出力： •4電流トランス、 •4電圧変圧器、 •11または23バイナリ入力、 •9または16バイナリ出力 ハードウェアの柔軟性： •バイナリ入出力のための異なるハードウェア量構造が1/3ベースモジュールで利用可能です。 1/6 拡張モジュールを追加することはできません。大小のディスプレイで利用できます。 ハウジング幅： •1/3×19インチ 機能 DIGSI 5は、必要に応じてすべての機能を構成し、組み合わせることができます。 •最小トリッピング時間：19ミリ秒 •主な保護機能は、最大の感度と安定性のための適応アルゴリズム による差動保護です •最も異なる変圧誤差、電流変圧器の飽和度、容量 性充電電流でも•いくつかの距離保護機能バックアップ保護または二次主保護として選択可能：クラシック、リアクタンス •方法（RMD）、トランスのインピーダンス保護 •指向性バックアップ保護および各種追加機能
