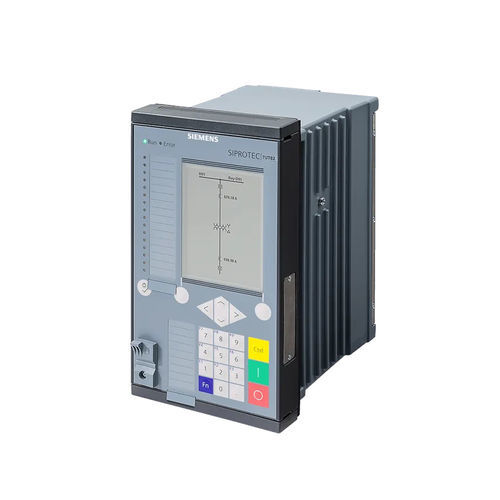

SIPROTEC 7UT82/85/86/87 変圧器差動保護は、2面巻線および多面巻線(最大5面)の変圧器の保護に特化して設計されています。変圧器のメイン保護であり、その他多くの保護・監視機能を備えています。追加保護機能は、後続の保護対象(ケーブルやラインなど)のバックアップ保護としても使用できます。ハードウェアのモジュール式拡張性は、このプロセスをサポートします。モジュール構造、柔軟性、高性能 DIGSI 5 エンジニアリングツールにより、SIPROTEC 5 デバイスは、高い投資安全性と低い運用コストで、未来志向のシステムソリューションを提供します。
特徴
主な機能
-1 差動保護機能(標準または自動変圧器)、追加安定化機能、最大 2 つの制限付き漏電保護機能
使用可能な測定ポイント
-2 x 3相電流測定ポイント、
-2 x 1相電流測定ポイント
入出力
1つの定義済み標準バリアント
-8個の電流トランス
-7つのバイナリ入力
-7バイナリ出力
ハードウェアの柔軟性:
-1/3ベースモジュールはIO103モジュールで使用可能、1/6拡張モジュールを追加することはできません。
ハウジングの幅
-1/3×19インチ
---
