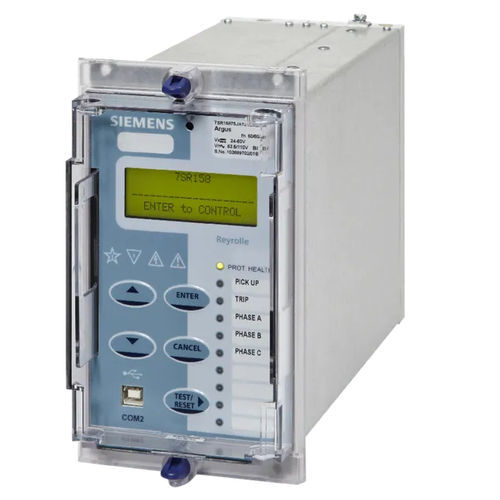

周波数保護継電器 Reyrolle 7SR158

電圧位相順序パネル取り付け用

Reyrolle 7SR158 Argus電圧・周波数リレーは、電圧変圧器に接続するために設計された機能を持つ、数値的な多機能デバイスです。 電圧と周波数の機能に加え、データ保存、計装、ユーザーが設定可能なロジック、データ通信機能を備えています。メニューベースのユーザーフレンドリーなインターフェースにより、リレーの設定、計器、操作データにローカルにアクセスできます。また、ユーザーが設定可能な9個の3色LEDと、PCアクセス用のUSBポートを搭載しています。 主な機能としては、27/59-過小・過大電圧、81-過小・過大周波数、78-電圧ベクトルシフト、81R-周波数変化率などがあります。 リレーは、3つの電圧入力、6つのバイナリ入力、8つのバイナリ出力を持ち、E4サイズのケースに収納されています。リレーの機能を最適に設定できるように、プログラム可能なロジックが用意されています。IEC60870-5-103、DNP3.0、MODBUS RTUのいずれかのプロトコルを使用したSCADA接続用に、背面にRS485ポートを搭載しています。 機能 保護機能 -電圧低下/電圧上昇 -過小電圧/過小周波数 -周波数の変化率 -負の相順電圧 -ニュートラル電圧変位 -電圧ベクトル変位 監理機能 -トリップおよび閉回路監視 -ロックアウト 監視機能 -一次/二次ラインおよび相電圧 -過去の需要記録 -正相順（PPS）電圧 -負の相順（NPS）電圧 -ゼロ位相順（ZPS）電圧 その他の機能 -4つの設定グループ -2段階のパスワード保護 -セルフモニタリング -サーキットブレーカートリップおよびメンテナンスカウンター -フォルト、イベント、波形の記録 -プログラム可能なユーザーロジック -ユーザーアラーム
