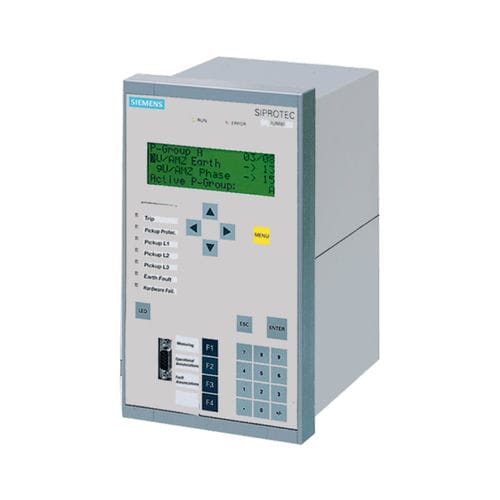

差動リレー SIPROTEC 7UT6 series

電圧温度過電流

SIPROTEC 7UT6差動保護リレーは、すべての電圧レベルの変圧器や、モータや発電機などの回転式電気機械、短絡線やバスバーでの短絡の高速かつ選択的な故障クリアに使用されます。 高性能DIGSI 4エンジニアリングツールにより、SIPROTEC 4デバイスは、保護、オートメーション、高い現場経験とセキュリティを備えたユーザーフレンドリーなシステムソリューションを提供します。 特徴 特定のアプリケーションは、パラメータ化によって選択することができます。 このようにして、保護されたオブジェクトへのリレーの最適な適応を達成することができる。 差動機能に加えて、1巻線/スターポイントのバックアップ過電流保護がリレーに組み込まれています。 オプションで、低インピーダンスまたは高インピーダンス制限付きアースフォールト保護、負シーケンス保護、ブレーカー障害保護を使用できます。 外部温度監視ボックス（サーモボックス）を使用すると、リレー内で温度を測定し、監視することができます。 したがって、オイル温度のホットスポット計算など、変圧器の完全な熱監視が可能です。 これらのリレーは、使いやすいローカル制御およびオートメーション機能を提供します。 内蔵プログラマブル・ロジック（CFC）により、ユーザーはスイッチギアの自動化（インターロック）など、独自の機能を実装できます。 ユーザ定義のメッセージも生成できます。 柔軟な通信インタフェースは、制御システムとモデム通信アーキテクチャのためにオープンされています。 保護リレーは、三相および単相変圧器で使用するためにパラメータ化することができます。 これに加えて、熱レプリカは、プラント内の抵抗損失の監督のために統合されています。
