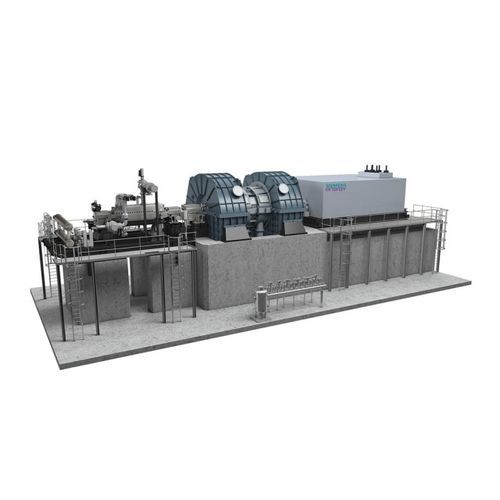

SST-500は、単筒式二重排気の蒸気タービンで、駆動装置全体として、または複数ケーシングのターボセットの低圧モジュールとして、直接駆動またはギヤ駆動で使用することができます。このタービンは、広い回転数範囲と出力範囲を持ち、大流量の蒸気に適しています。 蒸気は2つの接線方向入口からタービンに流入し、熱負荷と翼の応力を均等化します。
蒸気入口配管には緊急停止弁と制御弁が設置されています。蒸気は接線方向に内部ケーシングに流入し、軸方向に両排気口に流れます。蒸気経路のカスタマイズ設計により、最終段ブレードの一般的な物理的制限を超える正確な調整が可能です。ブースターポンプ駆動用など、必要に応じてダブルエンド駆動も可能です。
-最大回転数 15,000 rpm
-入口圧力は最大30bar/最大435psi。
-入口温度 400 °C まで / 750 ° F まで
-排気蒸気のパラメータ
最高 1.5 bar / 21.75 psi までの地域暖房。
凝縮:最大 0.5 bar / 7.25 psi
-スチーム抽出蒸気抽出: 無制限(最大2本)、様々な圧力レベル
ジェネレーター駆動
コンプレッサー駆動
化学工業
---
