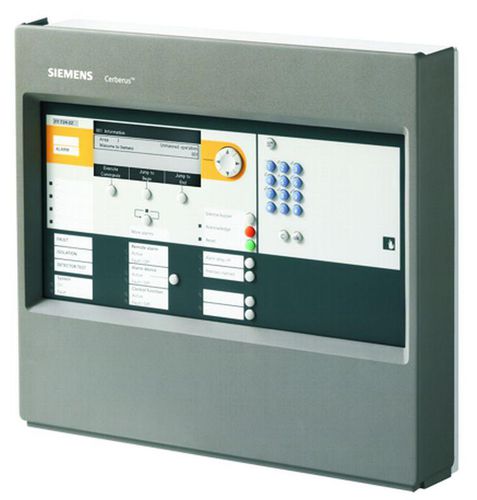

FT724...ファイヤーターミナルは、中央制御盤から離れた場所に設置される操作盤であり、オプションとして独自の電源で操作することも可能です。操作ユニットには、RS232、RS485、ネットワークモジュール(SAFEDLINK)、キースイッチなどのオプションインターフェースの設置スロットがあります。1つのクラスタ(C-WEB/SAFEDLINKネットワーク)で最大32台の防火管理盤と防火端末機を接続でき、クラスタが危険管理システムに接続されている場合は最大16台の防火管理盤を接続できます。光ファイバーバックボーン(C-WEB/LAN)を使用することで、それぞれ最大16台のパネルを持つクラスタを最大14台までネットワーク接続することができます。このトポロジーにより、最大64台の防火コントロールパネルと防火端末を備えたEN 54準拠のネットワークを構築できます。
オプションの電源、すなわち電源キット(70 W)とバッテリー2x 12 V / 7 Ahは別途注文する必要があります。
技術データ
寸法 (W x H x D)
430 x 398 x 103 mm
動作電圧
DC 21...28.6 V
電源
70 W(オプション)
静止電流
125 mA
バッテリー容量
最大2x 12 V / 7 Ah(オプション)
プラグイン位置
2 -> シリアルインターフェースRS232、RS485用 , 2 -> ネットワークモジュール用
動作温度
-8...+42 °C
保存温度
-20...+60 °C
相対湿度
≤95 %以下(結露なきこと)
保護等級
IP30
カラーハウジング/カバー
~RAL 7035、ライトグレー / RAL 050 00 00、グレー
キャビネット寸法(W x H x D)
430 x 398 x 80 mm(カバーキャップなし) 430 x 398 x 108 mm(カバーキャップ付き)
---
