発電機用開閉装置 HB1
三相中電圧真空

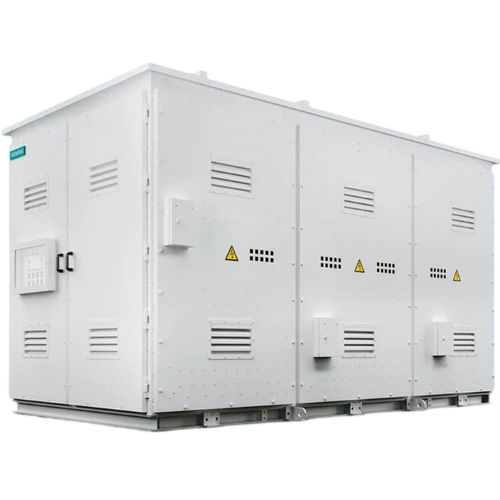

発電機用開閉装置 - HB1   - Siemens Medium-voltage – Power distribution - 三相 / 中電圧 / 真空
発電機用開閉装置 - HB1   - Siemens Medium-voltage – Power distribution - 三相 / 中電圧 / 真空
発電機用開閉装置 - HB1   - Siemens Medium-voltage – Power distribution - 三相 / 中電圧 / 真空 - 画像 - 2
発電機用開閉装置 - HB1   - Siemens Medium-voltage – Power distribution - 三相 / 中電圧 / 真空 - 画像 - 3
発電機用開閉装置 - HB1   - Siemens Medium-voltage – Power distribution - 三相 / 中電圧 / 真空 - 画像 - 4
お気に入りに追加する
商品比較に追加する


特徴

電気的特性
中電圧, 三相
構造
コンパクト, 金属ジャケット, 空気絶縁, 真空
応用
発電機用, 配電用
その他の特徴
横型
一次電流

72,000 A

VAC

17.5 kV

詳細

3相密閉スイッチギアは、コンパクトで包括的であり、真空技術における30年の経験が生かされています。HB1-Cジェネレーター・サーキット・ブレーカー・モジュールを中心に構成されています。 - 定格電流:最大5500 A - 遮断能力:最大72 kA - 安全性完全型式試験済み 最大IAC A FLR 63 kA / 0.5秒の内部アーク分類 - 汎用性: 絶縁相バスダクト(IPB)、非分離相バスダクト(NSPB)、分離相バスダクト(SPB)、ケーブルなど、さまざまなタイプの接続が可能 - 用途: 屋内および屋外 HB1は、発電の連続性を次のレベルに引き上げます。 HB1は、発電機と電源トランスを保護するために設計された先進的な発電機スイッチギアです。発電所の信頼性を高め、操作を簡素化し、コストを削減します。最大6,700Aの電流に対応し、最大72kAの短絡定格を備えています。このシステムは、真空発電機回路ブレーカー、主断路器、接地スイッチ、電流・電圧変圧器、避雷器、コンデンサを統合した、空気絶縁金属密閉設計を特徴としています。 メリット - 真空技術によりOPEXを最大75%節約 - 定格連続電流で最大10,000動作サイクルのメンテナンスフリー - GCBで最も信頼性の高い*操作方法とされるスプリング操作機構による高い信頼性、最大10,000回の操作サイクルによる耐用年数 - 密閉型フォーライフ**真空遮断器を装備 - NSPB、ケーブル、IPBの接続が可能な柔軟性 - すべてのコンポーネントと機能は型式試験とルーチン試験済みで、高い信頼性を実現

---
