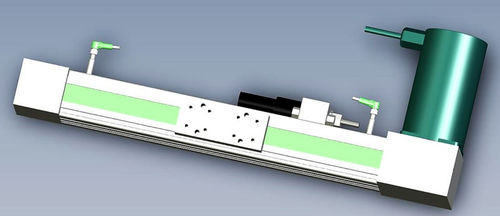

ボール状リニアガイドユニット 65 SGRT

アルミニウムベルト伝動装置

直線変位ユニットのベルト伝動 65シリーズの変位ユニットは、レールとパッドでガイドされた直線的な変位ユニットで、100～5800mmのストロークが可能です。 主な技術データ アルミ押し出し材をベースに製作。 ガイドには15番の一体型レールを使用しています。 このレール上では、4つのリサイクルボール回路を持つスクレーパーシール付きの2つのボールパッドにマウントされたキャリッジが動きます。 摩擦係数は低く、一定です。 また、オプションでDC24Vの停電用ブレーキを取り付けることができます。 ステッピングモーターやブラシレスモーターの搭載が可能です。 SGRTバージョン(ベルトトレーニング) 移動速度は最大2000 mm / sec、加速度は最大10 m / s2。 繰返し精度（mm）：0.2 動きの伝達は、1回転あたり80mmの伸びのある歯付ベルト24 AT 5で確保されています。 エンドストップは近接スイッチで調整可能 ガイドおよび伝達システムは、水、グリース、炭化水素、および多くの溶剤に対して特に耐性のあるドライブベルトによって保護されています。 これらの軸は、XYテーブルに取り付けることができます。
