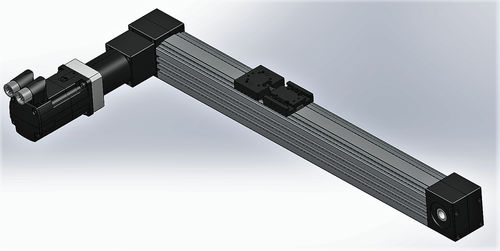

ボール状リニアガイドユニット 95 SGLT

ステンレススチール製

ダブルガイド付き直線変位ユニット 95シリーズの変位ユニットは、レールとパッドにダブルガイドを備えた直線的な変位ユニットで、100～1300mmの振幅のストロークが可能です。 機械加工されたアウトソールをベースとした構造。 ミニチュアサイズ12のレールが2本組み込まれており、ダブルガイドとなっています。 このレールの上を、2つのリサイクルボール回路を持つスクレーパーシール付きの4つのボールパッドに取り付けられたキャリッジが動きます。 摩擦係数は低く、一定です。 また、オプションでDC24Vの停電用ブレーキを取り付けることができます。 ステッピングモーターやブラシレスモーターは、インラインアセンブリまたはリファレンスを介して、この軸シリーズに取り付けることができます。 変位速度は最大で300mm/秒。 mm単位の繰り返し精度：最大0.002 動作の伝達は、ベルト、または要求される速度性能に応じてピッチ2-4-5または12.7のボールねじによって確保されます。 近接スイッチのリミットストップも内蔵されています。 ガイドと伝達システムの保護は、ステンレススチール製の静的なハウジングと、水、グリース、炭化水素、多くの溶剤に特に耐性のある静的なPU保護膜によって保証されています。 これらの軸は、XYテーブルに取り付けることを想定しています。
