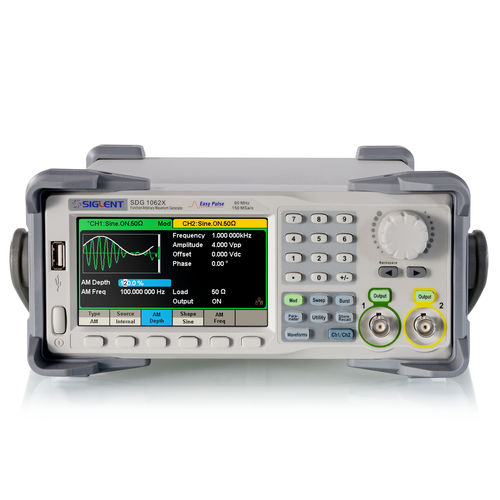

方形信号機発電機 SDG1000X Series

任意波形機能パルス

SDG1000Xは、60 MHzのチャンネル帯域幅における制限を超えて、専用回路による高性能な矩形波出力を実現します。 SDG1000Xシリーズの最大帯域幅は60 MHzながら、60 MHzの矩形波出力においても高いパフォーマンスを発揮します。 4.2 ns未満の立ち上がり/立ち下がり時間 パルス出力時と同等のジッタ性能を持つ矩形波出力 ​ 革新的なEasyPulseテクノロ 従来のDDS方式では、サンプリングレートと出力周波数の関係が整数倍でない場合、1サンプリング周期のジッタが発生しますが、EasyPulseテクノロジーはこの課題を完全に解決することができます。低ジッタの矩形波とパルスの出力に加え、以下のような利点があります。最大150 MHzのパルス周波数 立ち上がり時間と立ち下がり時間を個別に最小1 nsまで調節可能 パルス幅は最小3.2 nsまで微調節が可能 最小0.001%のデューティ比 低ジッタ TrueArbテクノロジ TrueArbテクノロジーは、従来のDDS方式よりも低ジッタかつ低歪みの出力が可能です。また、任意波形をポイントごとに出力する機能も備えています。波形データを漏らすことなく出力できる他、次のような利点があります。20 Mptsのメモリ長（任意波形）により詳細なデータを保持 16 bitの垂直分解能、優れた信号忠実度 標準付属のPCソフト「EasyWave」で、目的に応じた任意波形を生成・出力 優れた信号生成能力 SDG1000Xは、様々な変調方式やスイープ、バースト出力、信号合成に対応した波形生成機能を搭載しています。内部信号、外部信号、手動操作のいずれかをトリガソースに設定することができます。AM、FM、PM、FSK、ASK、PSK、DSB-AM、PWMの変調方式に対応 線形スイープと対数スイープに対応 「Nサイクル」と「ゲート」の2つのバーストモードに対応 ノイズ、変調信号、スイープ、バースト、任意波形の合成にも対応する、2チャンネルの合成波形出力機能を搭載 高調波機能による信号の合成過程のシミュレートが可能
