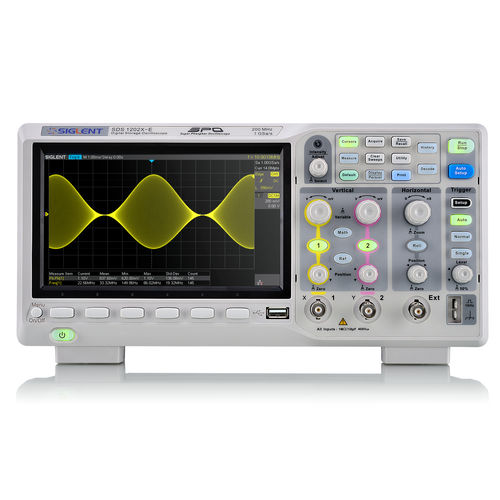

デジタルオシロスコープ SDS1000X-E Series

ベンチトップ2チャンネル4 レーン

高感度・低ジッタのデジタルトリガシステム 256段階の輝度諧調と色温度による表示 最大400,000 wfm/s（シーケンスモード）の波形キャプチャレートで、過渡現象や低頻度の事象を容易に捕捉 最大14 Mptsのメモリ長で、オーバーサンプリングによる長時間・高分解能の捕捉が可能 データ解析処理の革命 14Mのサンプリングポイント全てに対し高速測定・演算を行い、解析時の歪みを最小限に抑えます。 ハードウェアコプロセッサによる高速データ処理 1 Mpts FFT演算 ズーム、ゲート、演算測定、統計処理をサポート 38種類のパラメータの自動測定機能をサポート 電源制御ループ応答解析 / ボード線図 （4チャンネルシリーズのみ対応） 電源設計において、安定性は非常に重要な指標の1つです。一般的に、この安定性の測定には特殊な周波数応答アナライザを必要としますが、非常に高価です。SIGLENTはこの課題に対し、Bode Plot IIソフトウェア標準搭載のSDS1000X-E オシロスコープと信号ソースによる電源制御ループ測定という、手ごろな価格のソリューションを提供します。 · より優れた測定感度と確度を実現 · 電源制御ループテストの複雑なテストシナリオを可能にする可変励起スキャンモード · ユーザーフレンドリーなUIデザイン · リスト表示とカーソル測定でより直感的に操作 シリアルデコード機能を標準搭載 SDS1000X-Eには、他機種では有償となることが多いシリアルデコード機能が標準で搭載されており、IIC、SPI、UART、CAN、LINに対応しています。 波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。 強力なデバッグ・解析機能 サーチ＆ナビゲート機能により目的の波形イベントを素早く検出 MSOロジックアナライザを統合したミックスドシグナル解析ツール ヒストリモードとシグナルモードの組み合わせで波形の異常を素早く捕捉 長期間の信号モニタリングを可能にするハードウェアベースの合否判定モード
