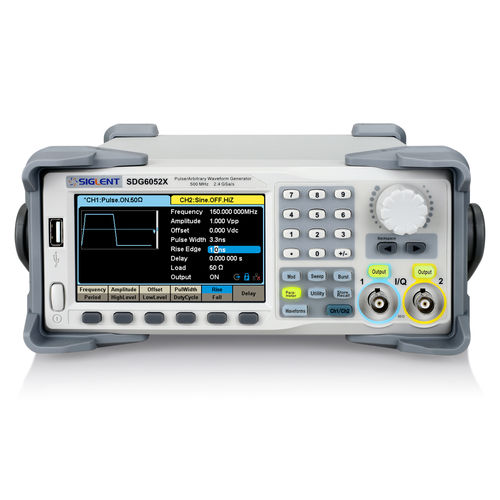

方形信号機発電機 SDG6000X

任意波形パルスノイズ

連続波ジェネレータ – 最大500 MHz パルスジェネレータ – 最小1 nsの立ち上がり時間、低ジッタ 任意波形/ファンクションジェネレータ – 6種類の基本波形と最大190種類の内蔵任意波形 IQ信号ジェネレータ – IQベースバンドとIF IQ信号の出力 ノイズジェネレータ – 帯域幅の調節に対応したガウスホワイトノイズの出力 PRBSジェネレータ – ビットレートとエッジの調節に対応したPRBS信号を出力 革新的なEasyPulseテクノロジ 従来のDDS方式では、サンプリングレートと出力周波数の関係が整数倍でない場合、1サンプリング周期のジッタが発生しますが、EasyPulseテクノロジーはこの課題を完全に解決することができます。低ジッタの矩形波とパルスの出力に加え、以下のような利点があります。 最大150 MHzのパルス周波数 立ち上がり時間と立ち下がり時間を個別に最小1 nsまで調節可能 パルス幅は最小3.2 nsまで微調節が可能 最小0.001%のデューティ比 低ジッタ TrueArbテクノロジー TrueArbテクノロジーは、従来のDDS方式よりも低ジッタかつ低歪みの出力が可能です。また、任意波形をポイントごとに出力する機能も備えています。波形データを漏らすことなく出力できる他、次のような利点があります。 20 Mptsのメモリ長（任意波形）により詳細なデータを保持 16 bitの垂直分解能、優れた信号忠実度 標準付属のPCソフト「EasyWave」で、目的に応じた任意波形を生成・出力 ベクトル信号ソース SDG6000Xは、ASK、FSK、PSK、QAM等の一般的に使用されているIQ変調をサポートしています。また、IQ変調のベースバンドソースとして用いることができます。 最大500 MHzのキャリア周波数 最大37.5 MSymb/sのシンボルレート 標準付属のPCソフト「EasyIQ」は、複数のIQ変調タイプをサポート PRBS機能 PRBS3 ~ PRBS32の複数パターンの出力に対応 TTL LVCMOS、LVPECL、LVDSなど様々なロジックレベルのプリセットが可能 最大300 Mbpsのレート 立ち上がり時間と立ち下がり時間の調節が可能
