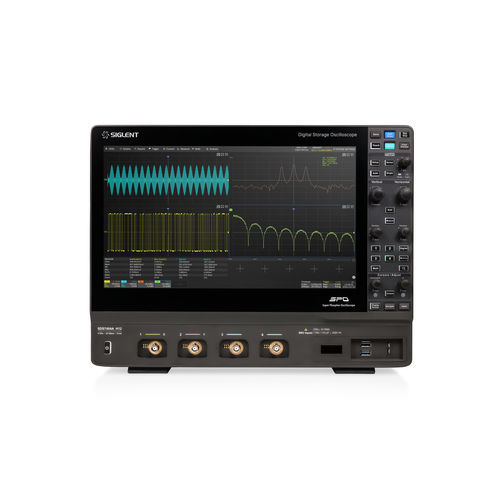

デジタルオシロスコープ SDS7000A series

アナログ混合信号ベンチトップ

20 GSa/sのサンプリングレートは、信号の歪みを排除します。最大1 Gpts/chの長いメモリ長で、最大サンプリングレートで50ミリ秒までの完全な信号シーケンスをギャップなしでキャプチャします。保存されたトレース全体を分析するために、検索・ナビゲーションや履歴ツールを利用します。各サンプルは12ビットADCを利用しており、量子化エラーを制限し、エンジニアが波形の詳細を明確に観察し、波形を正確に測定するのに役立ちます 全く新しい高速プラットフォーム SDS7000Aのプロセッサは完全にアップグレードされました。X86プロセッサを利用することで、システムの応答速度、測定速度、操作速度、および分析速度が大幅に向上し、将来の分析機能拡張の機会がさらに増えました アイ/ジッター解析 高速システムの信号整合性分析の核心として、アイダイアグラムは高速通信信号を特徴付けます。システムの品質は、インターシンボルクロストーク、ノイズ、帯域幅の影響を観察することで評価できます。ジッター分析は、システム内の小さなタイミング変更の統計的分布を特徴付け、デジタル通信システムのデバッグや高速信号伝送の際によく使用されます。SDS7000Aシリーズは、ジッターとアイの特性に関する自動パラメータ測定をサポートしています。簡単なセットアップと自動測定により、デバッグを迅速化し、エンジニアリング設計のテストを簡素化します プロトコル一貫性解析 SDS7000Aを使用して、SIGLENTはUSB 2.0、100base-TX、1000base-T、100base-T1、1000base-T1を含む通信標準に対するシステムの評価を行う組み込みのコンプライアンステストソリューションを提供します。ユーザーはテスト項目を柔軟に設定でき、ソフトウェアはオシロスコープを制御してテストを自動的に完了し、参照標準と比較した後に信号テスト結果（合格/不合格）を自動的に提供します。これにより、重要な信号と伝送の問題を迅速に特定し、解決するのに役立ちます
