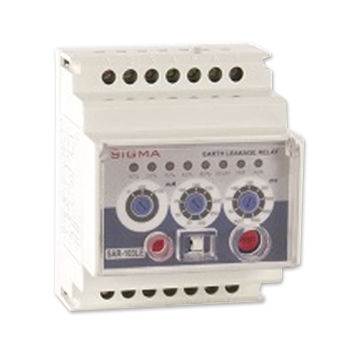

漏電保護継電器

ACDINレール

シグマリーク電流保護リレーは、リーク電流保護と組み合わせてLV 回路ブレーカ、トリッピングコイル、トロイダル変圧器と組み合わせて使用されます。 リーク電流検出リレーを使用する場合に行わなければならない接続; 電圧 220V ACを端子 1-2に適用します。 トロイダル変圧器の二次端子を端子 6-7に接続します。 ピックアップコイルの電源電圧は、端子 13と電源の中立点から取られます。 要求に応じて、ターミナル3-4-5を使用してリモートでテストおよびリセットすることができます。
