3軸加速度計 SDI 2412

MEMS

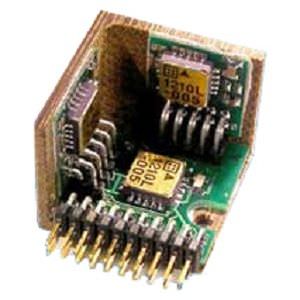

記述はモデル2412三軸、開いたフレームの加速度計アセンブリである 中間周波数の器械使用の適用へのゼロの使用のため。 それは3つを含んでいる モデル1210アナログの容量性加速度計はフェノールに直角に取付けた フレーム。 全面的なサイズは1.2 " x 1.2 " x 1.0 "である、重量は16グラムであり、容易にを経て取付けられる 2個の#4 (かM3)ねじ(含まれていない)。 任意口径測定テストシート(2412TST)はある また利用できる測定されたバイアス、動作電流および周波数応答をリストする。 操作はモデル2412加速度計3個々のアナログ出力を作り出す 使用することができるかどれが+2.5ボルトに参照される差動か単一の終えられたモードで。 各出力の電圧は応用の直角部品に比例している 加速。 モデル2412は単一の+5ボルトの電源と作動する 機内抵抗ディバイダーとの自身の+2.5ボルトの参照を発生させる。 3本の敏感な斧はに垂直である で押す力と定義されて肯定的な加速が個人の加速度計のパッケージのそれぞれの底、 パッケージの底。
