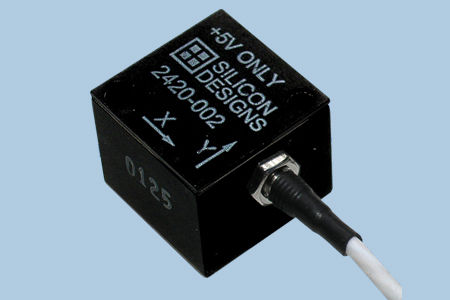

3軸加速度計 SDI 2420

MEMS

記述 モデル2420三軸の加速度計モジュールはモデルと使用されるために意味される 3320 G-LOGGERTM加速獲得システム。 2420は3つを含んでいる aを特色にする直角に取付けられたモデル1010加速度計 micromachined容量性感覚の要素、カスタム集積回路の感覚 アンプおよびシグマデルタA/Dのコンバーター。 それは互換性があるTTL/CMOSを提供する 商業か産業環境の測定加速のための出力信号 そして中間周波数の器械使用の適用にゼロのために合わせる。 陽極酸化されたアルミニウム箱は密封されるエポキシ、2 #8によって容易に取付けられる(または M4) ねじ。 それは温度変化および勾配に比較的無感覚である。 任意口径測定シート(2420CAL)および周期的な口径測定の点検はまたある 利用できる。 操作 モデル2420は脈拍(脈拍の数每のの密度3デジタル脈拍列車の出力を作り出す 二番目に)応用加速に比例しているがある。 それは単一の+5ボルトの電源および100kHzから1MHzに作動する、 互換性があるTTL/CMOS時計。 3出力のそれぞれはクロック周波数そして独立者にratiometricのである 電源電圧。 「Z」の軸線は肯定的な加速のパッケージの底に垂直、である パッケージの底で押す力と定義される。 「X」および「Y」の軸線の方向はカバーで印が付いている 軸線の矢の方に加速と定義されて肯定的な加速が。 外的なデジタル回線運転者はできる 電気で騒々しい環境で使用された場合長いケーブルを運転するのにまたは使用されていなさい。
