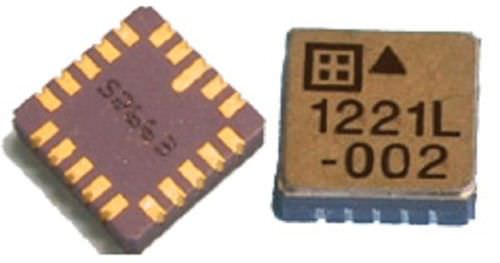

単軸方向加速度計 1221 series

MEMS

記述 モデル1221年は中間周波数の器械使用へゼロの使用のための低価格、統合された加速度計である 極端に低い騒音を要求する適用。 2g版は地震適用に理想的に適する。 それぞれ ミニチュアの、密封状態で密封されたパッケージはマイクロ機械で造られた容量性感覚の要素および習慣を結合する 感覚のアンプおよび差動出力段階を含んでいる集積回路。 それは比較的無感覚にである 温度変化および勾配。 各装置は最下表面の通し番号とのための印が付いている トレーサビリティ。 測定されたバイアスをリストする任意口径測定テストシート(1221TST)はまた利用できる、スケール 要因、直線性、動作電流および周波数応答。 操作 モデル1221年は次図に示すように加速と変わる2つのアナログ出力の電圧を作り出す。 出力は差動か単一の終えられたモードで使用することができる。 2つの参照の電圧、+5.0のおよび+2.5ボルト (体言)、要求される; 出力計数逓減率は+5ボルトの参照の電圧および両方の出力にratiometricでである ゼロ加速は名目上+2.5ボルトである。 敏感な軸線はパッケージの底に垂直、とである パッケージの底で押す力と定義される肯定的な加速。
