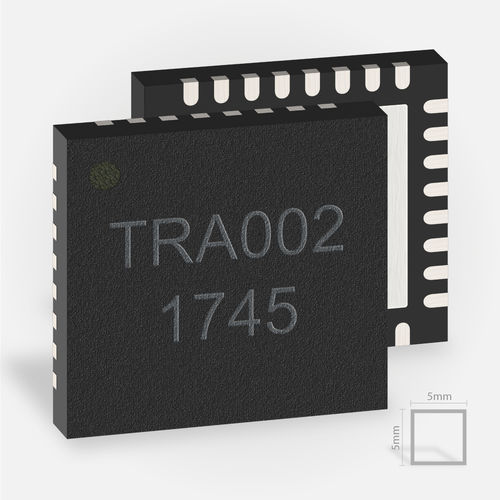

レーダートランシーバー TRA_120_002

集積回路

レーダー用MMIC TRA_120_002は、最大限の集積化に重点を置いています。送信用と受信用の両方のアンテナをチップ内にモノリシックに集積し、最小のサイズとロスを実現しています。ハイブリッド集積型MMICレーダTRX_120_001も併せてご覧ください。 用途 レーダーチップは、アナログ信号として物体の距離や速度を測定するための信号を提供します。顧客側での外部信号評価と組み合わせることで、材料表面の調査、層厚の測定、測定対象物のその他の特性の測定などの用途が考えられます。120GHzトランシーバー・レーダー・フロントエンドの主な用途は、動作範囲10mまでの短距離レーダー・システムである。誘電体レンズやミラーを使用することで、100mを超える距離も可能です。 PCB上で高周波を扱わない 高周波のレーダー信号は、レーダーフロントエンドICの中ですでに低周波に変換されています。このICの出力は、最大周波数2GHzのアナログ信号です。2 GHzのアナログ信号を出力します。これにより、費用対効果の高いPCB上で全ての信号の配線と信号処理を行うことができます。そのため、標準的なFR4基板に実装し、制御ループ、電圧安定化、周波数変調、AD変換のために他のIC部品と組み合わせることが可能です。
