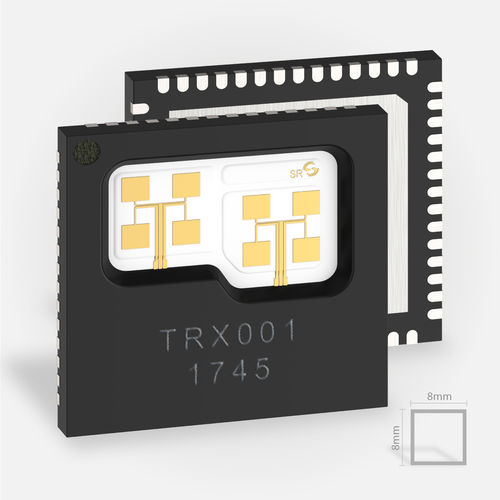

レーダートランシーバー TRX_120_001

集積回路

レーダーMMIC TRX_120_001は、レーダービームの指向性をサポートするために、ハイブリッド集積パッチアンテナコンセプトを展開しています。バーダイ自体は、お客様側で個別のアンテナソリューションと組み合わせることも可能です。モノリシック集積のMMICレーダーTRX_120_002もご覧ください。 用途 レーダーチップは、アナログ信号として物体の距離および速度測定用の測定信号を提供します。顧客側での外部信号の評価を含めると、材料表面の調査、層厚の測定、測定対象物のその他の特性の測定などの用途に使用することができます。120GHzトランシーバー・レーダー・フロントエンドの主な用途は、動作範囲10メートルまでの短距離レーダーシステムです。誘電体レンズやミラーを使用することで、100mを超える距離も可能です。 基板上で高周波を扱わない レーダーフロントエンドでは、高周波のレーダー信号がIC内ですでに小さな周波数に変換されています。最大周波数2GHzのアナログ信号として出力されます。2 GHzのアナログ信号として出力されます。これにより、費用対効果の高いPCB上ですべての信号の配線と信号処理が可能になります。そのため、標準的なFR4基板に実装し、電圧安定化、周波数変調、AD変換のために、制御ループの他のICコンポーネントと組み合わせることができます。
