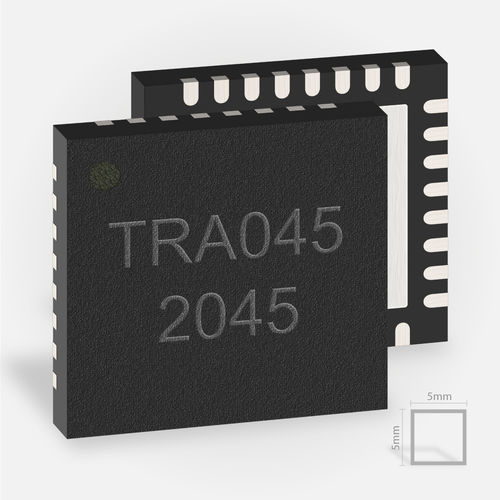

レーダートランシーバー TRA_120_045

アナログ

TRA_120_045は113.9GHzから134.1GHzで動作するため、非常に高い帯域幅を有しています。そのため、1mm以下の分解能での測定が可能です。このようなMMICの優れた値にもかかわらず、サイズはわずか5 x 5 mm²で、標準のQFN32パッケージに収められています。RXチャンネルとTXチャンネル用のアンテナは、チップ上に直接ダイポールとして設計されています。この高集積化により、小型化と信号経路での低損失化を実現しています。 用途 基本的に、このレーダーチップは速度と距離測定のための情報を提供します。これらはアナログ信号として出力されます。高い帯域幅により、特に高感度なアプリケーションを新しいレベルに引き上げることができます。その結果、分解能が向上し、材料検査における微小な不純物の検出や、表面の高精度なスキャン、工具の高精度な位置決めなどが可能になります。また、バイタルサイン（心拍、呼吸）の検出においても、高帯域幅の恩恵を受けて、より信頼性の高い結果を得ることができます。 TRA_120_045の一般的な作動距離は最大5mです。誘電体レンズと組み合わせることで、用途に応じて100mまで延長することができます。 PCB上で高周波を扱わない 広帯域チップの中ですでに高周波信号は低周波に変換されています。最大2GHzのアナログ信号が出力されるため、配線や信号処理は低価格のFR4基板で行うことができます。2 GHzのアナログ信号が出力されます。このため、TRA_120_045は、電圧制御や信号処理を行う他の部品と容易に統合し、1枚のPCBに搭載することが可能です。
