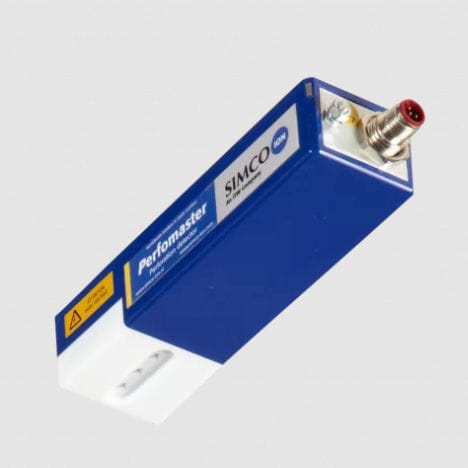

高電圧検出器 Perfomaster

スパークピンホール穿孔

Perfomasterは、制御されたスパークオーバーを発生させ、これを検出し、スパークオーバーを評価してパルス信号を生成するためのハードウェアとソフトウェアを提供します。このパルス信号は、出力コネクタから出力され、検出されたスパークオーバーやパーフォレーションのカウントに使用することができます。 小型化されたPerfomasterは、電極と高電圧源を内蔵しています。電源はDC24Vなので、高圧ケーブルは必要ありません。電極には3本の特殊合金製エミッターピンが標準装備されており、交換や遠隔地への設置のために着脱が可能となっています。 また、ステータスシグナルLEDにより、Perfomasterのシステム情報を直接確認することができます。 緑のLEDは動作OKを意味します。 パーフォマンスが発生した場合は、断続的に赤色LEDが点灯します。 パフォーマスへの供給電圧および出力電圧の設定は、次の2つの方法で行います。 1) PLCなどの機械から直接供給する方法 2) 追加の外部制御キットを使用 ミシン目のチェック コンパクト ミシン目のカウント 材料の位置を決定 高圧電源内蔵、入力電圧24V DC 高電圧ケーブルが不要 色のステータスLED。 - 緑のLED：動作OKの信号 - 赤のLED。赤色LED：断続的に点灯し、パーフォレーションを検出したことを知らせます。 電源電圧、出力電圧の設定が可能です。 - 機械から直接供給（例：PLC） - 外部制御キットを追加で使用 ハウジング ABS/PTFE ケーブル 低電圧ケーブル、標準M12コネクター 入力電源 DC24V、<0.5A エミッタピン 特殊合金 最大検出周波数 25Hz 信号 マルチカラーLED。 -緑、信号''操作OK'' -赤、ミシン目が検出されたという信号 信号出力 オプトカプラ 制御電圧 0-10Vまたは0-24V 周囲温度 0 - 55°C 使用環境 工業用
