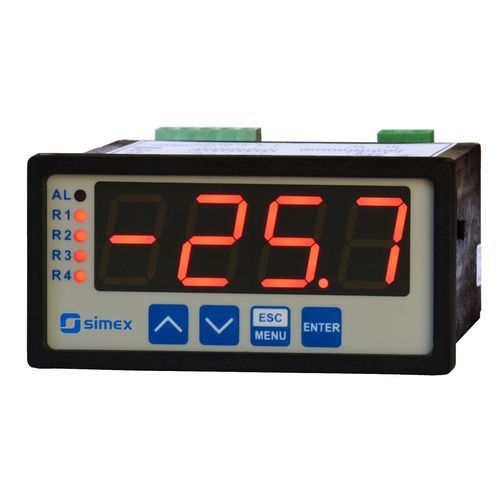

プロセス表示器 SRT-94 series

温度デジタルLED

高さ20mmの大型LEDディスプレイ付き温度計 入力：熱抵抗または熱電対 0、2または4 REL / OC出力 アナログ出力：アクティブまたはパッシブ、電源出力：DC24V 3芯および4芯接続の自動認識（RTD入力） TC冷端温度の自動補正 SRT-94は温度測定用に設計されています。K、S、J、T、N、R、B、E タイプの熱電対に対応する抵抗式 Pt100/500/1000 入力または熱電対入力を装備しています。入力は完全に線形化された特性を持っています。DC24V/100mA出力は、測定変換器への供給用に設計されており、RS-485ポートは、生産プロセス監視システムでのデータ伝送を可能にします。REL / OC制御出力は、測定信号のレベルを調整することができ、1つまたは2つのしきい値に従って制御されます。さらに、お客様の選択により、アナログ出力を装備することができます：アクティブ電流出力、パッシブ絶縁電流出力、アクティブ電圧出力。 出力タイプ オープンコレクタI=30 mA、U=30V DC、P=100 mW 0/4...20mA：アクティブ電流、動作範囲最大0...24mA、負荷抵抗最大700Ω、分解能13ビット 4....20 mA：受動電流、絶縁型、動作範囲2.8...24 mA max.、負荷抵抗600 Ω@24VDC、分解能13 bit 0/1...5V、0/2...10V：アクティブ電圧、動作範囲最大0～11V、負荷抵抗最小2000Ω、分解能13ビット
