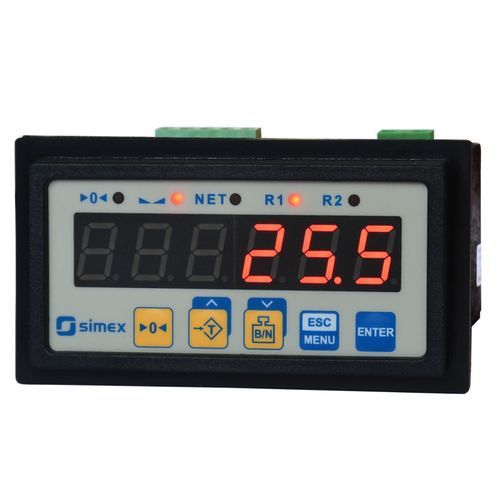

LED表示重量表示装置 SWI-94 series

パネル設置用IP65電圧出力

SWI-94型重量計は、法定計量承認を必要としない単純な工業用途において、ロードセル（ひずみゲージ）を使用した操作用に設計されています。風袋重量の設定、空秤のゼロ設定、総重量と正味重量の値の表示が可能な操作プッシュボタンを装備しています。測定された質量の読み出しは、6桁のLEDディスプレイに表示されます。REL / OC制御出力は、測定信号のレベルを調整することができ、1つまたは2つのしきい値に従って制御されます。メーターのソフトウェアでは、データシート校正と自重校正の2種類の校正方法を実行できます。さらに、お客様の選択により、アナログ出力を追加装備することができます：アクティブ電流出力、パッシブ絶縁電流出力、アクティブ電圧出力。メーターの設定は、ローカルキーボードまたはRS-485通信ポートを介して行うことができます。 プローブパラメータ 4線式または6線式ロードセル、プログラム可能な感度は2 mV/Vまたは4 mV/Vまで選択可能、ロードセル電源：4,6 V ± 10%, Imax ~ 60 mA, 最小結果インピーダンス 80Ω 出力タイプ 構成による リレー I=1A, U=30V DC/250V AC (cosø=1) オープンコレクタI=30 mA、U=30V DC、P=100 mW 0/1...5V、0/2...10V：アクティブ電圧、動作範囲最大0～11V、負荷抵抗最小2000Ω、分解能13ビット 0/4...20mA：アクティブ電流、動作範囲最大0...24mA、負荷抵抗最大700Ω、分解能13ビット 4....20 mA：受動電流、絶縁型、動作範囲2.8～24 mA max.、負荷抵抗600 Ω@24VDC、分解能13 bit 電源 16.AC35V、DC19～50V 85..260V AC/DC ディスプレイ LED、6 x 13 mm、赤
