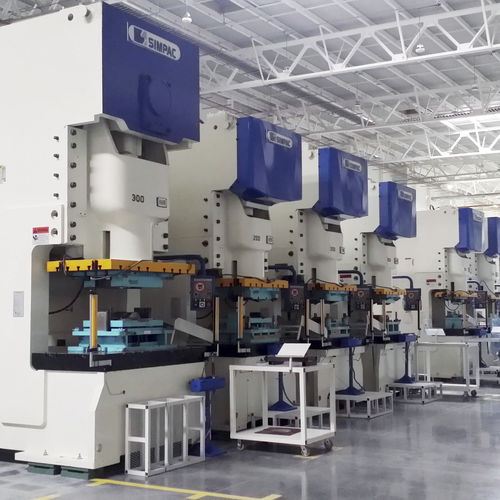

機械式プレス機 CS/ECS Series

スタンピングパンチエンボス加工

オーバービュー (1)タイプC-Frameプレス (2)プレス能力：350～3,000kN (3) 部品サイズ小型 (4) スライドキネマティクスクランクモーション (5)用途切る、押す、曲げる、エンボスする、成形する 解説 C-フレームプレスは、小型部品の生産に適した柔軟なソリューションです。C型の形状は、金型スペースへのアクセス性が良く、手動での作業だけでなく、自動化された生産工程にも適しています。 特徴と利点 (1) Cフレームプレスの中ではオールラウンダーであり、より自動化されたパンチング、カッティング作業に適しています。 (2)コンパクトな設計により、設置面積、基礎工事が不要で、メンテナンス性に優れています。 (3) トランスファー付きプレスラインやロボットラインの単一プレスとして動作する。 (4) プレスラインとして設置された場合、異なるトン数を柔軟に組み合わせることで、生産される部品の特定の要件に最適に適応することができる。 (5) 堅牢でストレスの少ないアニール処理されたプレス本体は、フレームのたわみを最小限に抑えたモノブロックデザイン。 (6) 耐摩耗性に優れ、低減衰域で動作する耐久性の高い油圧クラッチを採用。 (7) プロセスの振動を吸収するキャスティングスライドにより、プレスと金型を保護。 (8) 4重構造のスライドガイドにより、高い傾斜剛性を確保。 (9) 油圧式の過負荷保護機能により、プレス機や金型を保護 (10) 短納期対応（生産期間12週間 標準装備 (1) 油圧式オーバーロードプロテクション (2) 自動スライドカウンターバランシング (3) アンチバイブレーションパッドによる防振対策
