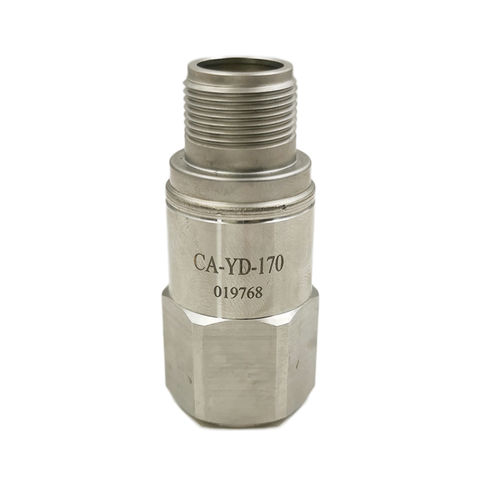

IEPE加速度センサ CA-YD-170

産業用電圧出力

制作の説明。 IEPEとはIntegrated piezoelectricの頭文字をとったもので、加速度センサの内部整数化回路を意味しています。 当社のIEPE圧電センサは、内部にチャージアンプを持っており、一般的なIEPEセンサは電源にDCソースを使用する必要があります。 ピエゾ式加速度センサ モデルCA-YD-170 特徴 l IEPE内蔵，絶縁型低インピーダンス電圧出力 3芯ケーブルを使用し，温度，加速度を同時に出力（温度トランジスター）。 3 工業用検査 仕様は以下の通りです。 加速度 加速度感度 ( 20±5℃～10±5% mV/ms-2) 測定範囲 50g 横感度 ≤5 % 周波数範囲(0.5dB) 1 ～ 5,000 Hz 実装共振周波数 18,000 Hz 温度特性 温度曲線を参照 極性 正 温度センサー 温度感度 10mV/℃（-40～120℃）。 電気的仕様 動作電圧（電流源） DC+18～+28V 動作電流 +2～+10mA 雑音（1～20kHz＜4 mg 出力インピーダンス ＜100Ω DCオフセット電圧 11±1VDC 信号・グランド・シェル間抵抗 ＜108Ω その他のパラメータ 動作温度40～+120℃の範囲 衝撃限界 3000 g 磁気感度 1g/T サーマルトランジェント感度 8mg/℃（0.3Hz) ベースストレイン感度 0.2 mg/με 重量 65g ケース素材 ステンレススチール 取付方法 1/4-28ネジ センシングエレメント PZT-5 構造設計 せん断 出力形式 トップ 5/8-24 3ピンソケット 付属品 証明書 校正パラメータ、周波数応答曲線 M6ネジ1本 5015 3ピンプラグ／もう一方は空、RVPケーブル（3m 一つ
