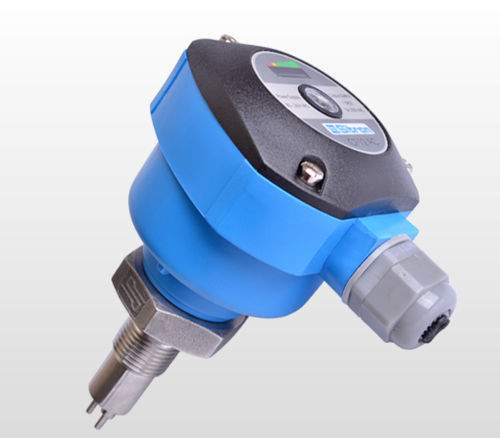

熱分散式フロースイッチ CF12

液体用ガス用コンパクト

CF12シリーズは、熱分散フロースイッチのラインです。 液体や気体の流れ状態を監視するように設計されています。 スイッチのフロー状態を視覚的に示すのは、一連の8個のLEDの形です。 赤色の 2 つの LED は、ユニットがフローを検出したかどうかを示し、黄色の LED は設定ポイントを示し、5 つの緑の LED はユニットの設定ポイントを超えたフロー量を示します。 このデバイスには、ユニットのスイッチポイントのステータスを示す赤/緑の LED が搭載されています。 316ステンレス鋼は、検出素子とCF12を接続するために使用されます。 ガラス充填ナイロンまたはアルミニウムエンクロージャのいずれかで入手可能で、すべてのモデルもさまざまなプロセス接続で注文できます。 アプリケーション：液体用流量および液体用ガスレベルのみ 使用電圧：CF12 AC：85-240VAC（50/60hz）125VDCおよびCF12 DC：24Vdc（+/-10％） 消費電流：+/-100mA 出力：リレー（SPDT）5A-250Vac セットポイント範囲：液体：3cm/sから3m/秒-ガス：5m/sから5m/秒 精度/秒:+/-10%繰り返し性:+/-1% セットポイント 応答時間:1～10秒 勾配温度:15ºC/分 流量表示:赤色LED-流れはセットポイント以下/黄色LED-流れはセットポイント/グリーンLED-流れはセットポイント/ セットポイント/ グリーンLED-流れはセットポイントより上にあります エンクロージャ材質:ガラス充填ナイロン 電気接続:ケーブルグランド 2000mmケーブル、M12コネクタまたは1/2インチNPT プロセス接続：BSPまたはNPT、調整可能、衛生またはフランジ接続 濡れた材質：316ステンレススチールまたは腐食性媒体用のハラーコーティング 動作温度：14〜176ºF（-10〜80ºC）または248ºF（120ºC）までの延長ネック 最大圧力：100バール（その他の場合）要求) クラスの保護:IP 65 (IEC 60529)
