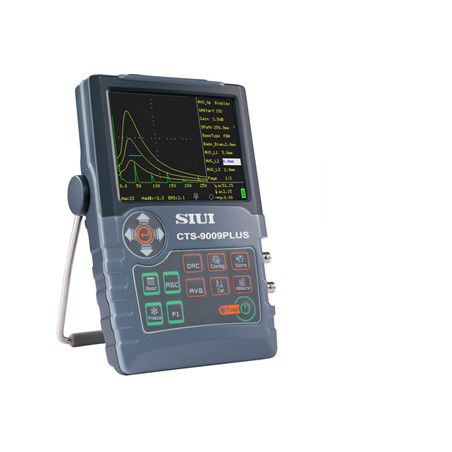

超音波欠陥検出器 CTS-9009PLUS

パイプライン用デジタル

最大500Vまで調整可能なスパイク＆矩形波パルサー 640×480ピクセルの高解像度表示画面 VGAビデオ出力 調整可能なダンピング 最大20MHzの動作周波数 高い防塵・防水性能IP65（オプションでIP67） CTS-9009PLUSは、様々な検査状況において生産性を向上させるために設計されました。 パイプやチューブ、溶接継ぎ目、圧力容器、航空機部品など、様々な検出ニーズに幅広く対応します。 - 動作周波数範囲： 0.5~20MHz、高感度と広帯域の利点を強調。 - 調節可能なパルス幅の方形波の伝達は500Vまでである。 - 20~2000HzのPRFを10段階で調整可能：探傷時の残響信号を回避。 - 便利で有用なプローブ・スペクトル分析機能により、プローブ波形、スペクトル、中心周波数を知ることができ、より正確な探傷評価が可能。 検出の評価。 - エッジピークエコー方式できずの高さを測定。 - 最大サンプリングレート240MHz、測定分解能0.1mm。 - RF （無線周波数）エコー表示: 薄壁材料測定、学術研究または質的な分析によい。 - DAC カーブは別の間隔および広さのエコーの定量化をより便利にさせるエコーの比較機能とはたらきます。 - ピーク エコーおよびイメージの氷結機能とともに AGC （自動利益制御）機能は、すぐに最も高いエコーを識別するのを助け、有効な欠陥の検出を可能にします。 - 高度な厚み測定機能を搭載。 - AWS D1.1/D1.5およびAPI 5UE評価規格に対応。 - ゲート拡大機能は、ゲート内のエコー領域を画面全体に拡大表示します。
