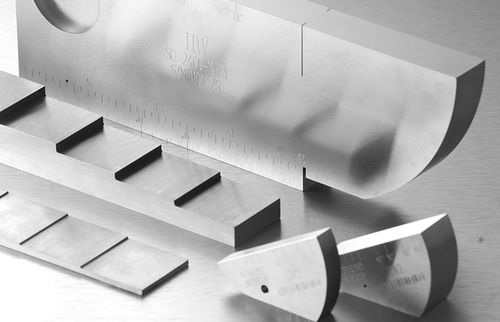

形状測定用基準ブロック

- 4/5ステップブロック 仕様 ASTM E797 校正機能 ストレートビーム：厚みと直線性の校正、厚み測定。 - 校正ブロックNo.1(V1) 仕様 ISO2400-2012 校正機能 せん断波プローブと圧縮波プローブの校正。タイムベースとゲイン設定の校正。 *ISO2400-2012、BS2704、ASTM E164、ISO2400-1972E、AWS D1.1/D1.1M、AS 2083に基づくV1校正ブロックを提供できます。 - 校正ブロックNo.2 (V2) 仕様 ISO7963:2010 校正機能 小型せん断波プローブのインデックス、タイムベース、ビーム角度、ゲインを現場でチェックするための小型校正ブロック。 *BS2704とISO7963に基づいたV2校正ブロックを提供できます。 - 校正ブロックNo.3 (V3) 校正機能 実験室および現場での超音波探傷装置の校正用。このブロックは、V1またはIIWタイプのテストブロックに代わる、よりコンパクトで軽量なブロックとして機能することを目的としています。25mm、50mm、100mmの半径、(2)直径3.0mmの貫通穴、刻印された基準マーク目盛、幅0.4mm*深さ2.5mmのスロットを含む。 - フェーズドアレイ・テストブロック タイプA 仕様 ASTME2491-2013 校正機能 フェーズドアレイ "タイプA "校正ブロックは、フェーズドアレイ超音波ユニットの初期セットアップと校正時に使用します。ビーム角の確認、ウェッジ遅延の校正、感度の校正、50mmまでの厚さのDAC/TCGの実行、クラックサイジングなどのタスクに使用できます。
