ボール状軸受 QJ MA series

円筒ころ垂直方向軸方向

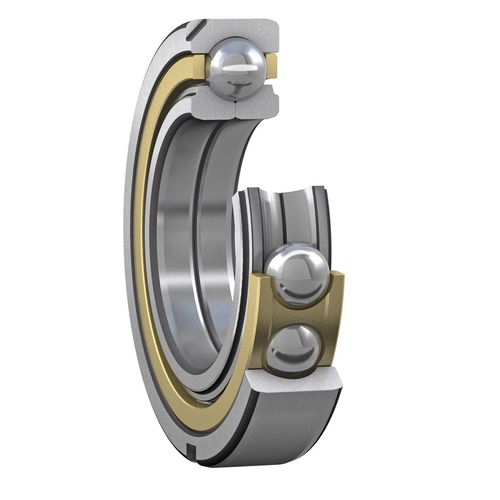

4点接触玉軸受は、ラジアル単列アンギュラ玉軸受で、両方向のアキシャル荷重を支えるように設計された軌道面を持つ。与えられたアキシャル荷重に対して、限られたラジアル荷重も支えることができます（荷重比）。この軸受は分離可能で、玉と保持器付きの外輪を、2つの内輪から分離して取り付けることができます。 SKFエクスプローラー4点接触玉軸受の両内輪には、凹型の肩があります。これにより、SKF円筒ころ軸受（図1）と組み合わせた場合に、油の流れが改善されます。さらに、この凹みは取り外しを容易にします。 製品詳細 設計とバリエーション 一般軸受仕様 荷重 温度限界 許容回転数 設計上の注意事項 指定システム 特徴と利点 両方向のアキシャル荷重に対応 少ないアキシャルスペース 複列軸受に比べ、アキシャルスペースが大幅に小さくなります。 高負荷容量 多数の玉を組み込んでいるため、高負荷容量が得られます。 分離可能な設計 内輪が分割されているため、軸受の取付け・取外しが容易です。 オイルフローの改善 高いクランプ力を受けても、内輪の変形が少ない。
