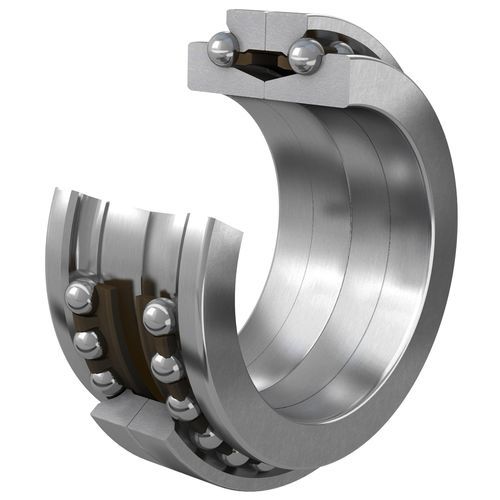

アンギュラコンタクトスラスト玉軸受 BTW series

複式複列スチール

SKF複列アンギュラ玉軸受は、スピンドルシャフトを両方向にスラストするように設計されています。これらの軸受は、NN 30 KまたはN 10 Kシリーズの円筒ころ軸受と組み合わせて、同じハウジング内径に取り付けることを目的としています（図1）。この軸受の組み合わせにより、ハウジング内径の加工が簡単になります。 ダブルアンギュラコンタクトスラスト玉軸受は、対応する円筒ころ軸受と同じ呼び内径と外径で製造されます。しかし、ハウジングワッシャーの外径公差は、軽荷重から通常荷重、回転内輪荷重の超精密円筒ころ軸受に推奨されるハウジング内径と幾何公差（標準条件のシート公差）と組み合わせることで、ハウジング内径に適切なラジアルすきまが生じます。このすきまは、外輪がハウジング内で軸方向にクランプされていなければ、ラジアル荷重がスラストベアリングに作用するのを防ぐのに十分です。 製品詳細 設計とバリエーション ベアリングのマーキング ベアリングデータ 予圧、クリアランス、剛性 荷重 到達速度 取付方法 指定システム
