三脚配置システム TRIPOD 52-6DoF

6 軸XYZ軸リニア

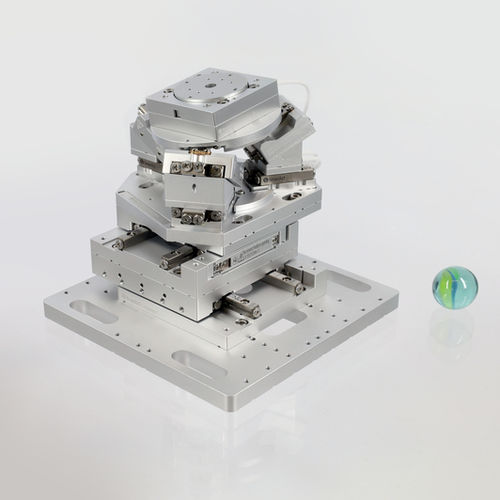

TRIPOD 52-6DoFモーションシステムは6自由度を持ち、SMARSLIDE高精度ピエゾポジショナーを使用しています。 TRIPOD 52-6DoFの中心的なコンポーネントは、TRIPOD 52-Coreパラレルキネマティックティルトステージです。3つのタワーが放射状に配置されたデザインにより、トッププレートのロールおよびピッチモーションが可能で、Rx方向に20°、Rx方向に19°、Z方向に6mmの直線移動ができます。TRIPOD52-Coreの上部にはSR-3211回転ステージがあり、Z軸を中心とした無制限の回転が可能です。TRIPOD 52-CoreはCLS-52モジュラーシステムと完全に互換性があり、2台のCLS-52直線移動ステージから構成されるXYプラットフォーム上に設置されます。底板は、25mmグリッドの標準光学ブレッドボードに直接取り付けることができます。回転移動量は、トッププレート表面のピボットポイントでの値です。 回転移動量の値は、トッププレート表面のピボット点での値です。 ポーズによっては、システム全体の寸法が大きくなる場合があります。詳しくはダウンロードエリアのCADモデルをご覧ください。 繰り返し精度は、各システムのトッププレートから約20mm上方で、全移動範囲にわたって、一度に1自由度ずつ測定しています。短い移動範囲では値が良くなる場合があります。
