リニアポジショニングステージ XYZR-XYZ CLS32:32 R SRP32:11
回転4軸高精度

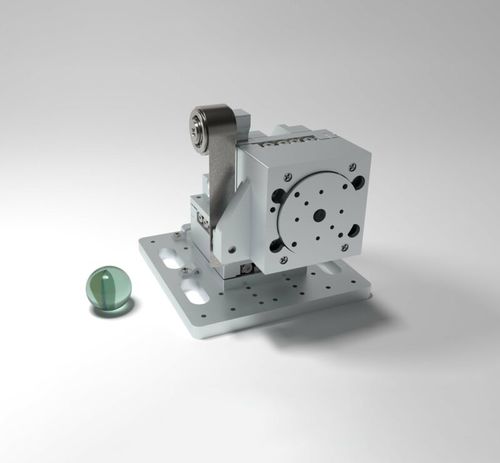

リニアポジショニングステージ - XYZR-XYZ CLS32:32 R SRP32:11 - SmarAct GmbH - 回転 / 4軸 / 高精度
リニアポジショニングステージ - XYZR-XYZ CLS32:32 R SRP32:11 - SmarAct GmbH - 回転 / 4軸 / 高精度
リニアポジショニングステージ - XYZR-XYZ CLS32:32 R SRP32:11 - SmarAct GmbH - 回転 / 4軸 / 高精度 - 画像 - 2
お気に入りに追加する
商品比較に追加する


特徴

方向
リニア, 回転
軸の数
4軸
その他の特徴
高精度, モジュール式
ストローク

21 mm
(0.827 in)

詳細

3台のCLS-3232リニアステージ(移動量21mm)とSR-3211ローテーションステージ(連続回転)をベースに、SmarAct Modular Systemに対応し、最大3.3Nの可搬重量を扱うことができます。 メカニカル 使用ステージ:CLS-3232×3台、SR-3211×1台 トラベル [ - 無制限 ペイロード [N] - 3.3 ブレッドボードマウント 寸法 [mm] - 79 x 65 x 70 (L x W x H) 垂直方向の中心地上ステージの中心 [mm] - 43 (32.5 ... 53.5) ダイレクトマウント 寸法 [mm] - 62.5 x 45.5 x 65 (L x W x H) 垂直方向の中心地面からの高さ [mm] - 38 (27.5 ... 48.5) SmarActのモジュラーシステムの範囲内で、完全に事前に構築され、構成されたポジショニングシステムが利用可能です。これらの事前定義されたポジショニングシステムは、お客様のインスピレーションに基づいており、お客様から最もよく要望されるシステムやプラットフォームを表しています。これらのシステムは非常に汎用性が高く、様々なポジショニングタスクに使用することができます。以下では、ブレッドボードアダプターを含むシステムを紹介します。また、ダイレクトマウントをご希望の場合は、ブレッドボードアダプターなしのシステムもご用意しています。これらの事前定義されたシステムをベースに、カスタマイズされた接続エレメントやカスタマイズされたステージと組み合わせることで、非常に複雑なシリアル・ポジショニング・システムを実現することができます。その一部を以下のページでご紹介します。以下のページに掲載されていない特別な構成を必要とするアプリケーションがある場合は、当社のアプリケーションスペシャリストに遠慮なくご相談ください。

---
