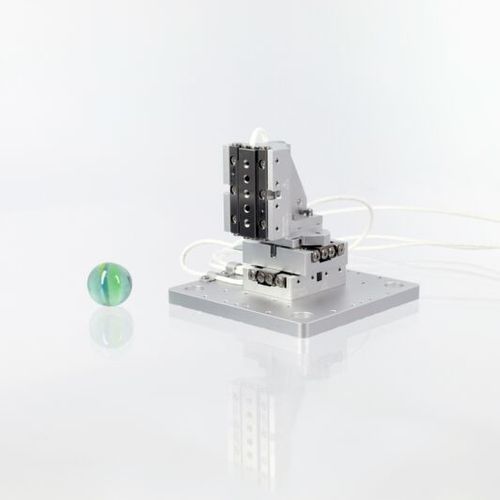

XYZ軸ポジショニングステージ XYZ-SLC23:30

3軸閉ループモジュール式

SLC-1730-Wの3つのステージをベースに、U字型のベースで機械的強度を高めています。最大1.5Nのペイロードを21mmの移動範囲で位置決めすることができます。 メカニカル 使用ステージ - SLC-1730-W 可搬重量 [N] - 1.5 ブレッドボードマウント 寸法 [mm] - 65 x 65 x 58 (L x W x H) 垂直方向の中心地上ステージの中心 [mm] - 42 (31.5 ... 52.5) ダイレクトマウント 寸法 [mm] - 38 x 32 x 53 (L x W x H) 垂直方向の中心地上ステージの中心 [mm] - 37 (26.5 ... 47.5) SmarActのモジュラーシステムの範囲内で、完全に事前に構築され、構成されたポジショニングシステムが利用可能です。これらの事前定義されたポジショニングシステムは、お客様のインスピレーションに基づいており、お客様から最もよく要望されるシステムやプラットフォームを表しています。これらのシステムは非常に汎用性が高く、様々なポジショニングタスクに使用することができます。以下では、ブレッドボードアダプターを含むシステムを紹介します。また、ダイレクトマウントをご希望の場合は、ブレッドボードアダプターなしのシステムもご用意しています。これらの事前定義されたシステムをベースに、カスタマイズされた接続エレメントやカスタマイズされたステージと組み合わせることで、非常に複雑なシリアル・ポジショニング・システムを実現することができます。その一部を以下のページでご紹介します。以下のページに掲載されていない特別な構成を必要とするアプリケーションがある場合は、当社のアプリケーションスペシャリストに遠慮なくご相談ください。
